Как сделать обрешетку

Обрешетка — это каркас кровельного строения, основа крыши, монтаж которой требует соблюдения некоторых правил. Обрешетка под волоконный ондулин выполняется из брусьев (или досок), имеющих сечение от 40 мм до 60 мм. Древесные брусья, как правило, выполнены из хвойных деревьев.

Прежде чем устанавливать обрешетку, материал обрешетки обязательно пропитать антисептиком.

Выполнение обрешетки под еврошифер выполняется в несколько этапов:

1. прикрепление гидроизоляционного материала к стропилам. Его монтируют на стыках внахлест и закрепляют степлером;
2. прикрепляются брусья на свесе края кровли и по торцевым отверстиям, образуя карниз. При этом доска с основания навеса должна быть большим сечением, а шаг между брусьями необходимо делать меньше. Выступ первой доски должен превышать ширину карниза;
3. параллельно карнизу устанавливают остальные доски обрешетки. Для точного соблюдения параллели и шага обрешетки можно соорудить деревянный шаблон;
4. закрепление с помощью саморезов держателей желобов;
5. не более 4 см от основой доски карниза крепится ветровая доска;
6. прикрепление конька и комплектующих элементов.

ВАЖНО! Уровень функциональных показателей кровельного покрытия напрямую зависит от того, насколько качественно выполнена обрешетка. Несколько нюансов, которые следует учесть при монтаже обрешетки:. Несколько нюансов, которые следует учесть при монтаже обрешетки:

Несколько нюансов, которые следует учесть при монтаже обрешетки:

• перед установкой обрешетки следует измерить диагонали и стороны крыши при помощи закрепленных по углам веревок. Их равенство обеспечивает правильную форму кровли;
• если длина бруса короче, чем ширина крыши, то крепление досок следует выполнять в шахматном порядке;
• высота досок на стыках соединения торцевых частей должна быть одинаковой .

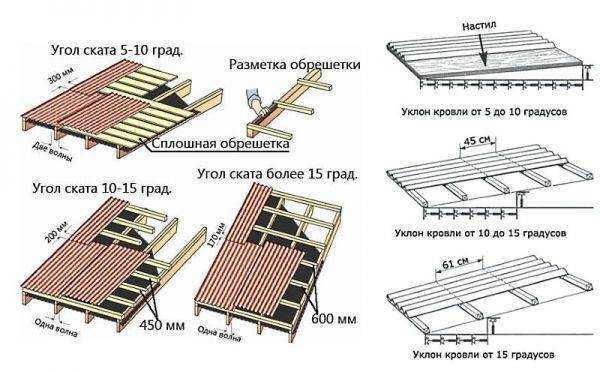

Шаг обрешетки в зависимости от угла наклона крыши

При несоблюдении всех правил монтажа обрешетки, монтаж покрытия тоже будет нарушен, что приведет к нежелательным последствиям. Как укладывать ондулин и не сделать ошибок? Поговорим об этом более подробно.

Общая информация об ондулине: справка редакции Zuzako

Ондулин – это кровельный материал, который сравнительно недавно появился на отечественном рынке, но успел стать популярным у строителей. Он имеет свои минусы и плюсы, а также обладает уникальным составом и набором характеристик. Поэтому перед покупкой еврошифера рекомендуем вам изучить фото и видео на данную тематику, а также ознакомиться со справкой нашей редакции.

Производства материала для покрытия крыши

Технология производства ондулина считается довольно простой. Но чтобы полностью разобраться в ней и узнать все нюансы, необходимо обладать определённым багажом знаний. Чтобы не изучать много информации, советуем вам воспользоваться данными, собранными нашей редакцией.

Этапы изготовления еврошифера:

1. Подготовка сырья. На начальном этапе происходит очистка целлюлозы и её последующее измельчение. После этого к ней добавляют специальные пластификаторы и воду.
2. Формирование листов. На этой стадии подготовленное сырьё высушивают и придают ему нужную форму. Также производители выбирают необходимый вес и размер листа.
3. Пропитка. Третий этап производства заключается в пропитывании сформированных листов ондулина окрашивающим раствором.
4. Создание волн. Еврошифер всегда имеет характерную волнообразную форму. Её создают с помощью специальных гофрирующих прессов, которые без труда деформируют материал. Для закрепления результата листы подвергают дополнительной сушке.
5. Придание материалу характерных свойств. На завершающей стадии листы ондулина погружают в особый раствор, нагретый до высокой температуры. В нём содержится битум и множество дополнительных веществ, улучшающих эксплуатационные характеристики материала.

Состав и характеристики кровельного материала

Ондулин является одним из немногих кровельных материалов, которые не содержат вредных для человека и экологии веществ. Благодаря этим качествам и минимуму недостатков он широко используется в большинстве развитых стран мира.

Состав еврошифера:

• целлюлоза (подвергаемая многократной очистке макулатура);
• стекловолокно;
• различные смолы и минеральные добавки;
• рафинированный битум;
• красящие вещества (чаще всего ондулин окрашивают в красный, коричневый, сланцевый и зелёный цвет).

Перед тем как покупать еврошифер, нужно узнать обо всех его характеристиках. Это даст возможность избежать различных трудностей и проблем во время эксплуатации кровельного материала.

Основные характеристики:

1. Размер. В большинстве случаев листы делают стандартного размера. Они имеют длину 2 м, ширину 0,96 м и толщину 3 мм. При этом высота волн составляет 36 мм.
2. Температура воспламенения. Этот показатель у ондулина равен 230–300 °C, поэтому материалу присвоен класс пожаробезопасности KM Из-за этого он практически не используется в детских и медицинских учреждениях.
3. Предельная нагрузка. Ондулин нельзя отнести к сверхпрочным материалам. Несмотря на это, он способен выдерживать до 960 кг/м2.
4. Стойкость к химикатам. Еврошифер не вступает в реакцию с большинством химических веществ (кислота, щёлочь, различные нефтепродукты). Это даёт возможность активно использовать материал на производстве.
5. Водостойкость. Ондулин прекрасно удерживает воду и не теряет свою способность даже после нескольких десятилетий эксплуатации. Благодаря этому качеству он идеально подходит для устройства кровли в местах с большим количеством осадков.
6. Устойчивость к ультрафиолету. Ондулин не боится длительного воздействия солнечного света, но после многих лет использования он может потерять свой привлекательный внешний вид и стать более тусклым.
7. Экобезопасность. В составе ондулина нет вредных веществ, которые могут навредить окружающей среде. Также материал полностью безопасен для человека и других живых существ (например, домашних животных).

Срок службы ондулиновой кровли

Никому не хочется часто перестилать крышу. Поэтому одним из наиболее важных параметров, учитываемых при выборе ондулина, является его срок службы. В большинстве случаев производители гарантируют сохранение материалом целостности и всех свойств в течение 15 лет. Более точный срок гарантии зависит от особенностей продаваемого материала.

Заявленный производителем срок службы является минимальным периодом эксплуатации. Однако на практике покрытые ондулином крыши хорошо защищают жилое или производственное здание на протяжении 30–40 лет. Если добавить к этому правильный уход, то еврошифер сможет прослужить до 50 лет.

Технология изготовления ондулина

Размеры стандартного современного ондулинового листа составляют 2*0,94м. Вес материала при этом – всего 6 кг (для сравнения вес шифера из асбестоцемента площадью 1,98 кв.м.

составляет в среднем 26 кг). В комплект поставки каждого листа входит 20 специальных гвоздей для крепления еврошифера.

Какова же точная технология производства ондулина? Основными исходными материалами при изготовлении кровельного материала служат:

• волокна целлюлозы и стекловолокна;
• очищенный битум;
• минеральные вещества, используемые в качестве наполнителя;
• специальные смолы, пропитка которыми придает листу высокую механическую прочность.

При сравнении декоративных качеств кровельных материалов также лидирует ондулин: производитель включил в технологию изготовления добавку специальных минеральных пигментов.

Они способны придавать материалу практически любой желаемый оттенок и повышать при этом стойкость покрытия к воздействию ультрафиолетового излучения, что позволяет уберечь материал от повреждения и сохранить яркость и насыщенность цвета кровли в течение длительного времени.

В составе ондулина не содержится никаких вредных для здоровья веществ, материал является абсолютно экологичным.

Состав ондулинового шифера уже давно всем известен, но, тем не менее, уникальность технологии его изготовления такова, что до сих пор ни одному из вновь производимых материалов не удалось превзойти ондулин по соотношению цена/качество.

В основе процесса изготовления лежит создание многослойного основания из стекловолокна, целлюлозы и минерального наполнителя, которое затем пропитывают очищенным битумом, а также специальными смолами и пигментами под действием определенной температуры и давления.

Результатом производственного процесса становится уникальный по прочности, весьма эластичный, легковесный и недорогой материал для крыш.

Подобный состав и технология изготовления листов ондулина позволяет им выдерживать нагрузку на квадратный метр площади кровли до 650кг, ураганный ветер и град.

Помимо этого ондулин устойчив к химическим воздействиям, обладает отличной тепло- и звукоизоляцией, легко поддается обработке и монтажу, практически не нуждается в послемонтажном уходе.

Все локальные производители ондулина должны иметь не только соответствующие свидетельства об оригинальности продукции, но также сертификаты и санитарно-гигиенические заключения.

Поэтому при покупке материала, дабы уберечься от подделок, требуйте у продавца копии данных документов, а также проверяйте комплектность поставляемого товара.

Ондулин на крыше срок службы

Срок службы ондулина напрямую зависит от фирмы-производителя. Некачественные листы очень быстро теряют насыщенность цвета, начинают расслаиваться и покрываются грибком и плесенью. По этой причине, выбирая еврошифер, следует отдавать предпочтение только хорошо известным фирмам либо продукции с наличием сертификатов. В противном случае можно приобрести очень дешевый, но низкосортный ондулин. Гарантийный срок службы качественной продукции может составлять от 15 лет и более. На самом деле при условии соблюдения технологии монтажа материал может прослужить без ремонта от 20 до 50 лет.

Ондулин считается одним из лидеров рынка кровельных материалов благодаря своим отличным эксплуатационным характеристикам, длительному сроку службы и относительно невысокой стоимости. Еврошифер, как еще называют это покрытие, представляет собой композитный материал, получаемый на основе нескольких компонентов.

Однако следует помнить, что срок службы этого кровельного материала и гарантия производителя будут действительными при правильной укладке ондулина на крыше. Соблюдение технологии монтажа еврошифера позволит сохранить, реализовать хорошие эксплуатационные характеристики и полностью выдержать срок эксплуатации материала. Производители рекомендуют придерживаться основных правил монтажа ондулина.

В основе ондулина лежит целлюлозное основание, которое отвечает за прочность и твердость. Дополняют его специальные битумные смолы, которые имеют свойство самостоятельно затвердевать после нагревания и легкого плавления под воздействием даже невысоких температур во время укладки.

Также в состав ондулина входят специальные красители на минеральной основе, грануляты, выступающие в роли минерального наполнителя. Технология изготовления еврошифера заключается в формовке и штамповке целлюлозно-битумной смеси под давлением в специальных профилировочных машинах, в результате чего получаются листы характерного волнистого профиля.

Этап III. Выбор крепежных элементов для монтажа

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

Стоимость ондулиновой кровли

Цена на ондулин может варьироваться и зависит она от оттенка и компании, которая занимается производством. За лист размеров 1195*95 см в среднем придется заплатить 440-580 рублей. Листы, поступающие в продажу, имеют одинаковую цветовую палитру – красный, черный, зеленый, коричневый. Изредка можно встретить серый материал.

Также цена зависит от места, где был приобретен кровельный материал. Если это официальный представитель, то экономии достигает 30%, при этом материал гарантированно будет качественным. У посредников цена выше и практически никаких гарантий качества.

Таблица стоимости монтажа 1 м2 крыши из ондулина

Примерная цена на монтаж кровли из ондулина в зависимости от помещения.

Тип строения	Площадь кровли в кв. м	Срок, отводимый на работу	Цена работы в рублях
Баня	10	2-3 дня	5 500
Гараж	52	13-15 дней	28 600
Дача с мансардным этажом	45	9-11 дней	24 800
Дача	45	2-3 дня (срочно)	30 000

Плюсы и минусы ондулина

Среди преимуществ его применения стоит выделить следующие:

1. Отличная водостойкость. Битумная пропитка предотвращает проникновение влаги внутрь листов. Для повышения безопасности гвозди вкручиваются в верхнюю часть волны, чтобы во время дождя вода просто стекала вниз.
2. Органический состав материала – гарантия экологической безопасности.
3. Устойчивость к химическим реактивам.
4. Небольшой вес упрощает транспортировку, крепеж. Поднять лист на крышу под силу даже одному человеку.
5. Высокая скорость и простота монтажа. Знание особых технологий не требуется.
6. Легкость резки. Получить куски нужной длины можно даже ножовкой по дереву.
7. Гибкость. Листы хорошо гнутся, поэтому им можно придать любую форму.
8. Шумоизоляция. На ондулиновом покрытии не слышен стук дождя, града.
9. Низкая цена материала. Он дешевле профлиста или металлочерепицы.

Обладает материал и рядом недостатков, но большая часть их скорее связана с неграмотным монтажом или желанием сэкономить. В отзывах пользователей можно встретить такие нарекания:

Органический состав сырья легко воспламеняется

При покрытии этим материалом жилого дома важно предусмотреть все меры пожарной безопасности.

По заявлениям производителей, срок его службы – от 15 лет. Но встречаются случаи, когда покрытие начинает рушиться уже спустя пару лет

Это зависит не только от качества материал, но и количества используемых крепежей при монтаже, условий эксплуатации. В регионах с постоянными обильными осадками лучше выбрать более стойкие профлист или металлочерепицу.
Материал непрочный. Причина жалоб кроется в неправильном монтаже. Экономия на материалах обрешетки, стропильной системы, количестве гвоздей приводит к тому, что крыша не выдерживает снегопадов, начинает протекать. Летом не стоит ходить по горячему битумному покрытию.
Не устойчивый к грибку, мху. Они появляются на поверхности спустя несколько лет, особенно если часть крыши редко освещается солнцем.

Яркая расцветка выгорает на солнце. С качественным ондулином такого не произойдет. Если листы быстро потеряли цвет, то, скорее всего, это подделка.
В жару чувствуется неприятный и едкий запах битума.

Особенности ондулина

Ответить на данный вопрос можно, лишь ознакомившись с составом этого современного кровельного материала. Именно состав ондулина придает ему уникальные эксплуатационные качества, гарантирующие срок службы не менее 50 лет. За счет того, что в смесь не включается асбест, ондулин более экологичен, чем шифер, но так же долговечен. Несмотря на то что разница между двумя материалами заметна даже неспециалисту, ондулин получил второе название — еврошифер. Во многом это объясняется его неоспоримыми преимуществами перед другими кровельными материалами:

1. Способностью низкого водопоглощения, при которой в пространстве под кровлей образуется особенный микроклимат, не меняющийся даже при смене климатических условий.
2. Наличием устойчивости к атмосферным осадкам в виде снега и дождя, а также другим погодным явлениям.
3. Защитой от поражения грибками и плесенью и воздействия агрессивных химических веществ (щелочей, кислот, промышленных газов и т.п.).
4. Использованием при изготовлении экологически чистого сырья.

Кроме того, ондулин легко монтировать: он хорошо режется, не ломается, не требует использования специальных инструментов. С монтажом покрытия успешно справится даже новичок.

Расчет и размеры листа ондулина

Опубликовано: 13 января, 2013

Ондулин — один из самых популярных кровельных материалов в современном строительстве. Разработала этот материал французская фирма ONDULINE, где он производится уже более 50 лет.

На сегодня, производственные мощности размещены по всему миру, в т.ч. и в России. Укладка кровли ондулином предполагает точный расчет объема необходимого материала, чтобы избежать возможного расхождения в цветовой гамме из разных партий в случае нехватки материала. Чтобы произвести грамотный расчет, необходимо знать точный размер листа ондулина. Об этом мы и поговорим сегодня.

Технические характеристики материала

При производстве ондулина — размер листа имеет определенные стандарты и может иметь небольшую погрешность (+10мм/-3 мм по длине листа и +5/-5мм по ширине ) у различных производителей. Стандартные размеры должны соответствовать:

• длинна — 2000 мм
• ширина — 950 мм
• толщина листа — 3мм
• высота волны — 36 мм (+2/-2 мм)
• вес листа — 6 кг

размер листа ондулина

Какими преимуществами обладает Ондулин в сравнении с другими кровельными материалами?

• срок службы — 50 лет, гарантия на водонепроницаемость — до 15 лет
• широкий температурный диапазон использования (от -40 до +80 градусов)
• выдерживают нагрузку до 300 кг на 1 кв.м
• выдерживают шквальный ветер скоростью до 200 км/ч
• поглощают шум осадков до 40 децибел (град, дождь)
• выдерживают механические повреждения, воздействие кислоты, щелочей, масла, грибков

Характеристики листа Ондулина в зависимости от страны производителя

Сколько стоит лист ондулина?

Цена за лист ондулина хоть и не относится к эксплуатационным или техническим характеристикам, но этот фактор является одним из решающих при выборе кровельного покрытия.

Стоит отметить, что стоимость варьируется в зависимости от цветовой палитры (ондулин представлен в таких цветах: красный, черный, зеленый и коричневый). В зависимости от наценок продавца и компаний-поставщиков, цена листа Ондулина может составлять от 400 до 500 рублей.

Цена доборных элементов для ондулина может составить:

Расчет ондулина на крышу

расчет листов ондулина

Если Вы решили осуществить монтаж ондулина самостоятельно, могут столкнуться с проблемой определения необходимого количества материала, поскольку берут в расчет только размер самого листа (2*0,95 = 1,9 кв.м) и упускают зазоры на боковые и вертикальные нахлесты.

ВНИМАНИЕ! С учетом нахлестов, полезная площадь ондулина составляет 1,6 Например, если вам необходимо оборудовать кровлю площадью 100 кв.м

и скатом до 15 0 потребуется 100/1,6=63 листа. Но эти расчеты имеют место при оборудовании простой двухскатной крыши без дополнительных архитектурных элементов

Например, если вам необходимо оборудовать кровлю площадью 100 кв.м. и скатом до 15 0 потребуется 100/1,6=63 листа. Но эти расчеты имеют место при оборудовании простой двухскатной крыши без дополнительных архитектурных элементов

Если вы выполняете расчет на этапе проектирования, вам пригодятся знания геометрии для расчета площади крыши по проекции:

1. Разбиваем плоскость на правильные геометрические фигуры (прямоугольники, треугольники, квадраты)
2. рассчитываем площадь отдельно взятого элемента
3. Учитываем угол наклона крыши (полезная площадь ондулина зависит от угла ската и может равняться от 1,3 до 1,6 )
4. Суммируем значения

Если проекция крыши — это прямоугольник, а угол наклона равен 30 градусам, то площадь крыши равна произведению косинуса угла на площадь прямоугольника.

Если с геометрией у вас не сложилось, можно доверить расчеты специальной программе Ondulineroof (скачать). Достаточно только указать длину и ширину скатов крыши и программа выдаст вам необходимое количество листов.

Кстати, очень часто продавцы кровельных материалов предлагают бесплатную услугу по расчету Ондулина на крышу если материал приобретается в их магазине.

Рассчитать ондулин и смонтировать его на крышу — занятие совсем не сложное. Однако, если у вас возникают сомнения в правильности ваших расчетов, обратитесь к профессионалам, так вы только сэкономите свое время и средства.

Немного истории

На нашем рынке ондулин появился относительно недавно, а изобретен этот замечательный кровельный материал был еще 1944 году. С того же года владелец торгового бренда «ONDULIN» французская фирма OFIS SA начала производство ондулина, открыв первую небольшую фабрику у себя на родине.

Новинка оказалась удачной, материал быстро приобрел популярность, поэтому компания начала постепенно расширять ареал расположения и строить новые заводы. Сегодня компания OFIS SA продолжает активно работать, вкладывая средства в создание более прогрессивных технологий и усовершенствование материала, а также разрабатывая новые виды продукции, выпускаемые под брендом «Ондулин».

Где производится?

Компания OFIS SA, создавая заводы на условиях франчайзинга, открыла достаточно много филиалов. Сегодня производитель имеет фабрики на территории многих стран Европы, Америки и Азии.

Условия работы достаточно строгие. Предприятие не только поставляет в филиалы оборудование, но и осуществляет регулярный контроль качества продукции и соблюдения технологии производства. Нужно сказать, что наряду с французским ондулином, есть другие материалы, имеющие схожие характеристики. Например:

• Aqualine (Бельгия);
• Nuline (США);
• Bituwell (Германия);
• Corrubit (Турция).

Поскольку они имеют похожую технологию производства, их нередко называют ондулином. Однако это неправильно, «Ондулин» – это зарегистрированная торговая марка, принадлежащая именно французской компании.

Совет! Нужно помнить, что размеры и другие технические параметры ондулина и схожих кровельных материалов других производителей отличаются. Это обязательно нужно учитывать при определении количества материала, необходимого для ремонта.

Ондулин: характеристики материала

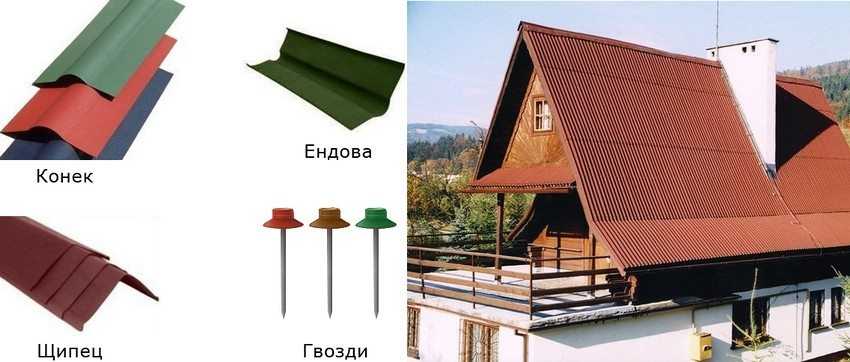

Кроме самого материала, компании-производители ондулина изготавливают все необходимые для монтажа покрытия комплектующие

• неуязвимость к агрессивной среде – ондулину не страшны щелочи, кислоты и нефтепродукты;
• малый вес – при ширине почти в 1 м и длине 2 м лист ондулина весит 6,5 кг, т. е. он легче шифера аналогичной площади в 4 раза;
• быстрый и простой монтаж – благодаря легкому весу листа ондулина, материал удобно транспортировать и без труда можно поднять к месту укладки, не прибегая к посторонней помощи;удобный и легкий раскрой – вырезать из листов материала элементы нужного размера с легкостью можно с помощью ножовки, предварительно смазав ножовочное полотно маслом;
• пластичность – материалу можно придать нужную форму: он отлично гнется и подойдет для покрытия крыш любой конфигурации;

Листы ондулина обладают небольшим весом, в связи с чем их несложно монтировать без посторонней помощи

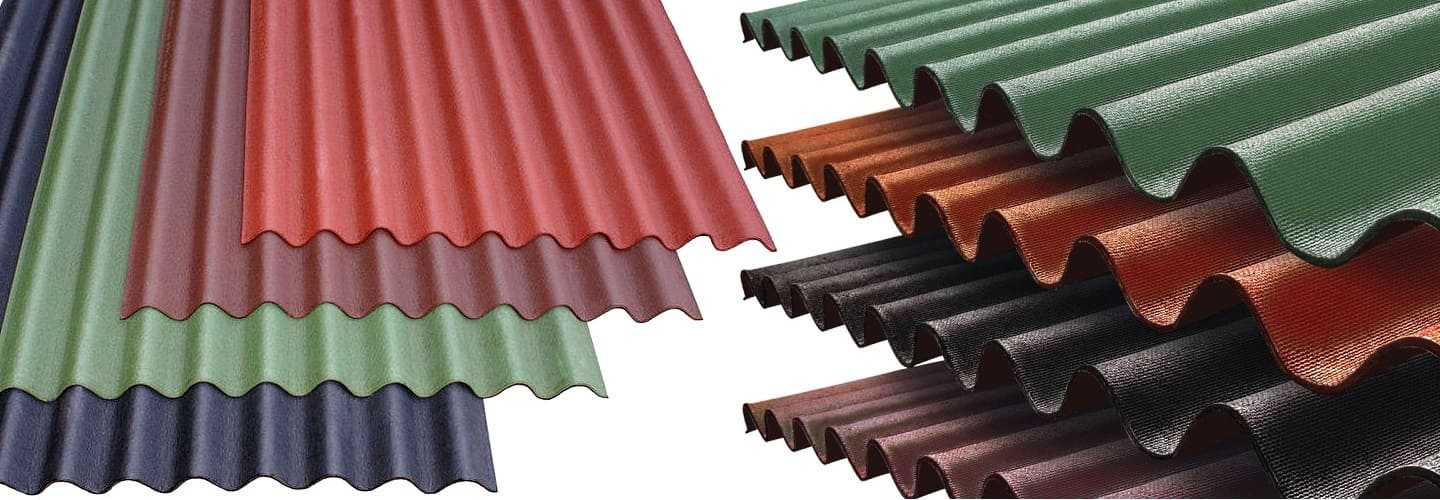

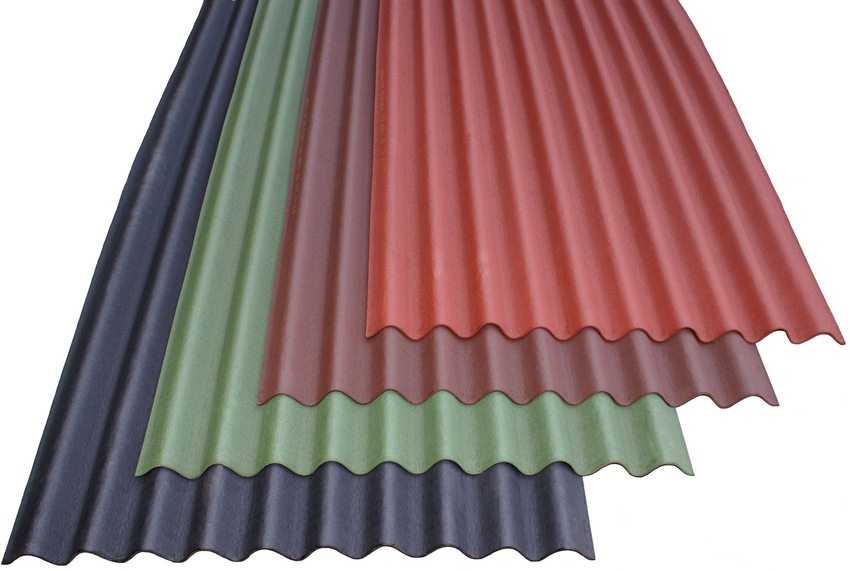

• разнообразный цветовой диапазон;
• приемлемая цена – лист ондулина стоимостью около 5 у. е. выходит дешевле металлочерепицы, но дороже шифера, однако последний не отличается экологичностью.

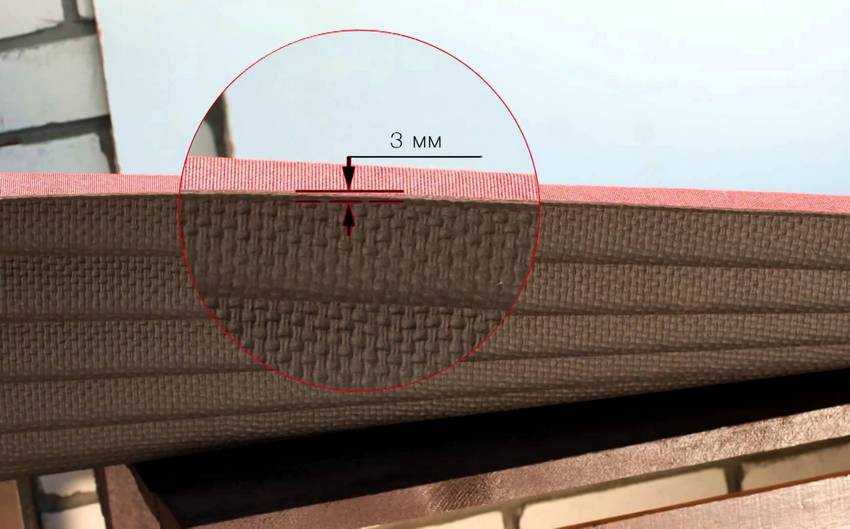

Лист ондулина в толщину составляет всего 3 мм, при этом обладая отличными эксплуатационными качествами

Размеры и вес листов ондулина

Выбирая ондулин размеры для кровли, обратите внимание, что он выпускается в двух вариантах: в шифере и черепице. Шифер производится в виде волнистого листа, а черепица Ондулин изготавливается на основе стекловолокна и имеет размеры 1000* 35 сантиметров

Шифер станет идеальным решением для простых типов кровель, а черепица лучше подойдёт для обустройства сложных кровельных покрытий.

Классический шифер состоит из 10 волн. Его вес составляет 6,5 кг, толщина – 3 мм, а формат – 200*95 см.Ондулин SMART является более усовершенствованным материалом. Он отличается и меньшим весом, и эстетичностью, и более компактными размерами. Наличие специальных замков на кровельном покрытии, предотвращает попадание влаги при косом дожде под верхний лист нахлеста. А наличие разметки для крепления на материале, значительно ускоряет его процесс монтажа.

Также производитель предоставляет и компактный вариант кровельного материала для обустройства небольших крыш (сараи, гаражи)

Этот вариант покрытия имеет минимальную толщину, меньшее количество волн (всего 8 штук), небольшой вес.Обратите внимание, даже тот факт, что материал имеет разное количество волн, позволяет монтировать на одной кровле разные его виды. Это очень удобно при проведении ремонтных и реставрационных работ

Пошаговая инструкция

1. Коньковые элементы закрепляются к дополнительным брускам основной обрешетки (на внутренней части волны).
2. Ендовы крепятся на дополнительную обрешетку (при необходимости ее нужно заблаговременно подготовить).
3. Ребра крыши оформляются из коньковых элементов.
4. Боковые стыки выполняются с использованием ендовы, стыки надежно изолируются.
5. Стыки кровли и стены тщательно гидроизолируются. Стыки обрабатываются фартуковым покрытием, закрепляющимся гвоздями.
6. Если при монтаже возникают просветы между листами и коньком, их ликвидируют при помощи специального наполнителя.
7. Карнизы необходимо защитить от влаги. Для этого можно использовать изолирующую ленту.

Монтаж ондулина прост и не требует наличия специальных навыков. Соблюдая все требования, человек самостоятельно может перекрыть крышу, или отремонтировать ее.

Этап I. Проектирование кровли

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

Состав и параметры еврошифера

Ондулин относится к экологически чистым материалам и не содержит вредных для здоровья человека компонентов.

В его состав входят:

• Целлюлозные волокна, которые образуют крепкий армирующий слой.
• Специальные пигменты и минеральные наполнители для создания определенной цветовой гаммы.
• Дистиллированный битум и резина.
• Термоотверждающие смолы для крепости наружного слоя.

Основы технологического процесса

Как и все новые материалы, ондулин изготавливается по инновационным технологиям на современном оборудовании и при постоянном контроле качества на всех технологических переходах.

Рассмотрим основные этапы его производства:

Монтаж кровли

1. Сырьем для целлюлозного волокна служит обычная макулатура. Ее очищают от мусора и механических примесей, затем измельчают, а для получения однородной массы заливают специальными растворами.
2. Полученная масса, или пульпа, проходит стадию формовки. После прессования на специальных станках сформированное волокнистое полотно подвергается сушке. Для большей прочности кровельное покрытие может содержать еще и армирующее стекловолокно.
3. После высыхания полотно окрашивается при помощи минеральных наполнителей и пигментов.
4. Далее процесс переходит в специальные вакуумные камеры, где в условиях повышенного давления и температуры в 120 градусов происходит пропитка материала дистиллированным битумом. Для придания большей влагостойкости и 100% непроницаемости влаги в битум добавляют резину специальных сортов.
5. На выходе материал нарезается на листы, которые проходят стадию очередной сушки перед упаковкой готовой продукции.

Размеры стандартных листов

Лист ондулина имеет по стандарту следующие размеры:

• длина 2000 мм
• ширина 940 мм
• толщина листа 3 мм при высоте волны 3,6 сантиметров
• весит готовый лист 6 килограммов

Фото материала разной цветовой гаммы можно найти в интернете. Производители еврошифера комплектуют каждый лист специальными гвоздями для его крепления.

Какое оборудование потребуется купить?

Завод по производству ондулина оснастите качественным оборудованием – оно и прослужит дольше, и станет гарантией выпуска надежного материала. Вы можете выбрать полностью укомплектованные линии как отечественного, так и зарубежного производства – ориентируйтесь тут на планируемые объемы сбыта и имеющиеся в наличии финансы. В линию входят следующие наименования машин и аппаратов:

• баки для смешивания и дозирования сырья (целлюлозной пульпы, полимеров);
• гильотина;
• сушильная печь;
• бак для разведения битумного состава;
• манипуляторы для захвата листов;
• упаковочный автомат;
• транспортеры.

Цена оборудования для производства ондулина варьируется в широком диапазоне – все зависит от мощности линии, марки производитея, степени автоматизации. Маломощную линию, которой вполне хватит для «молодого» цеха, вы купите за 400000 руб. На покупку же высокопроизводительного оборудования потребуются более внушительные затраты – от 1000000 руб. Чтобы начать производить твердый и мягкий ондулин с минимальными стартовыми инвестициями, можно рассмотреть к покупке поддержанное оборудование – его цена ниже рыночной как минимум на 40 %.

Если «в запасе» есть дополнительные средства, сразу стоит обзавестись собственным автопарком – тогда продажа ондулина будет осуществляться с минимумом переменных затрат, поскольку не придется тратиться на найм стороннего грузового транспорта.

Разместите цех в свободном помещении за городом – стоимость аренды здесь значительно ниже. Даже небольшое предприятие потребует наличия как минимум 200 м2 свободного пространства – здесь будет размещено оборудование, комнаты для персонала, склады для хранения сырья и готовой продукции. В цех потребуется подведение электроэнергии, воды, тепла и канализации.

Преимущества ондулина

Перечислять преимущества данного материала можно долго. К основным его достоинствам стоит отнести:

– широкий выбор цветовой палитры;– устойчивость к негативным факторам окружающей среды;– водонепроницаемость;– прекрасные эксплуатационные характеристики;– высокую устойчивость к ультрафиолетовым и прямым солнечным лучам.

Этот материал не боится ничего. Он не портится ни под воздействием резких перепадов температуры, ни от проливных дождей или града. Сделать крышу из этого материала один раз, вы сможете наслаждаться её высоким качеством и эстетичным видом в течение долгих лет жизни.Нельзя не отметить и тот факт, что данный материал отличается удобством в работе. Он легко режется и пилится любыми инструментами. А сравнительно небольшой вес продукции, позволяет произвести кровельные работы в максимально короткие сроки.Гибкость материала позволяет дизайнерам придумывать самые оригинальные и причудливые формы крыш. А небольшая стоимость. Делает ондулин самым популярным и востребованным материалом.
