Производство плит перекрытия бизнес план

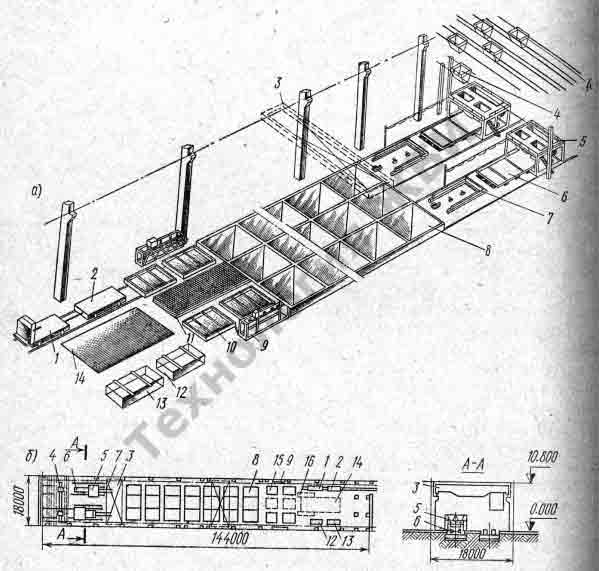

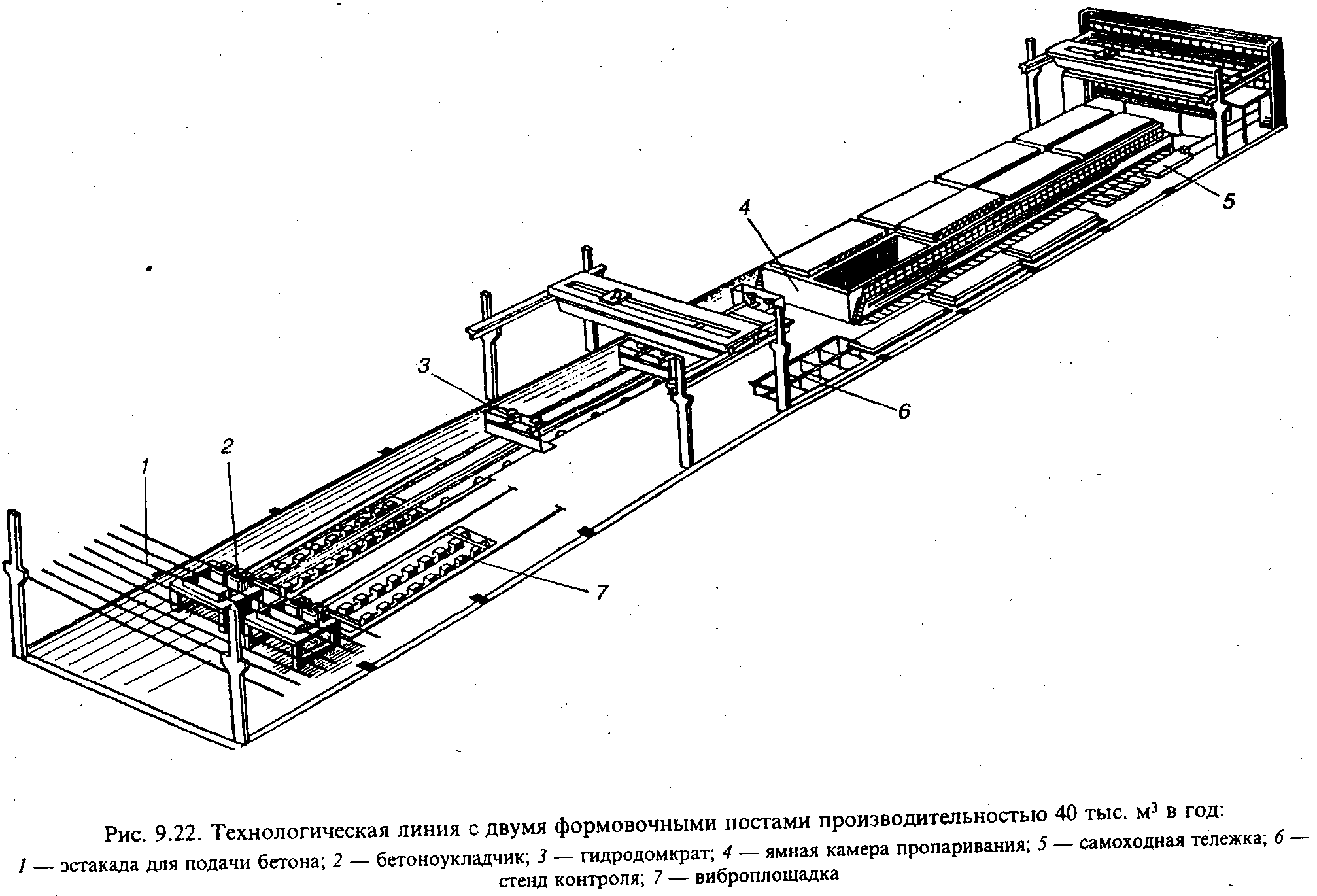

Технологическая линия многопустотных плит ПК стендового типа

(производительность 10 плит в смену) В комплект поставки технологической линии для производства многопустотных плит перекрытия ПК стендовым типом входит следующие оборудование:

1. Металлоформы ПК 72-15 (ПК72-12)	10 штук
2. Вкладыш поперечный для ПК63-15(ПК63-12)	10 штук
3. Машина формовочная CМЖ-227	1 штука
4. Вибростол CМЖ-500	1 штука
5. Виброплита пригрузочная СМЖ-849	1 штука
6. Ручной вибропресс CМЖ-225	1 штука
7. Домкрат гидравлический ДНА-14	1 штука
8. Цанги зажимные для арматуры	160 штук
9. Бетонораздатчик бетона CМЖ-859	1 штука
10. Станок для гибки арматуры СМЖ-174	1 штука
11. Станок для рубки арматуры CМЖ-172	1 штука
12. Прибор для проверки натяжения арматуры	1 штука
13. Прибор для проверки бетона на прочность	1 штука

Основные характеристики

Производитель	СМК
Страна производитель	Россия
Состояние	Новое
Производство	Плит перекрытий
Управление	Механическое (ручное)

Заказать обратный звонок

Подготовка материалов

При производстве многопустотных плит ПК сперва нужно подготовить арматуру и бетонную смесь. Используются станки для гибки арматуры (СМЖ-174) и рубки арматуры (CМЖ-172). Заранее подготовленный бетон находится в бетонораздатчике CМЖ-859.

Установка арматуры

В составе технологической линии 10 металлоформ ПК 72-15 и/или ПК 72-12,а так же вкладыши для регулировки длины плит. Металлоформы смазываются, и в них размещается арматура.

Стальные прутья удерживаются в правильном положении и натягиваются при помощи гидравлического домкрата ДНА-14 через зажимные цанги, которых в комплекте технологической линии 160 штук.

Качество натяжения арматуры проверяется специальным прибором.

Начало формирования плиты

Бетон подается в металлоформу, лежащую на вибростоле CМЖ-500, через бетонораздатчик, либо с помощью бадьи для бетона. Загружается нижний слой бетона. Затем с помощью высокопроизводительной формовочной машины CМЖ-227 в металлоформу помещаются пустотообразователи – металлические стержни с бутылкообразными сужениями на концах.

Окончание формирования плиты

Далее бетонораздатчик выгружает полусухую бетонную смесь в полном объеме, необходимом для заполнения металлоформы. Ее разравнивают и сверху придавливают пригрузочной виброплитой СМЖ-849.

Благодаря ее действию поверхность готовой многопустотной плиты получается ровной и гладкой. Вибрация помогает удалить из бетона пузырьки воздуха и сделать его плотнее. Формовочная машина извлекает пустотообразователи, в плиту вставляются монтажные петли из гнутой арматуры.

Бетонные заглушки к плитам изготавливаются с помощью ручного вибропресса CМЖ-225.

Пропаривание плиты

Подготовленная плита в металлоформе помещается в пропарочную камеру, где при высокой температуре и влажности бетон схватывается быстрее, изделие получается более прочным.

Процесс схватывания бетона занимает по технологии около восьми часов.

Помимо пропарочной камеры возможно так же использование при прогреве бетона термоэлектроматов, что снижает первоначальные затраты на организацию производства на нашей технологической линии многопустотных плит ПК.

Производительность технологической линии

За смену технологическая линия многопустотных плит ПК стендовым типом может производить 10 плит перекрытия, по количеству входящих в комплект металлоформ, производительность можно увеличить за счёт увеличения количества форм.

Использованием предложенного комплекта оборудования, достигается максимальная автоматизация производства, ручной труд сводится к минимуму.

Для обслуживания технологической линии по производству много пустотных плит ПК стендовым типом не требуется много квалифицированных рабочих и сложных, дорогостоящих механизмов.

Государственные стандарты и технические требования

Для крупнопанельных зданий разного назначения обязательно используются пустотные плиты. Они изготавливаются по вышеуказанному государственному стандарту и могут иметь в основе следующие материалы:

лёгкий бетон;
силикатный бетон;
тяжелый бетон.

Технология изготовления, предусматривающая наличие пустот, обеспечивает конструкциям превосходные звукоизоляционные свойства и малый вес. Они готовы прослужить длительное время и обладают неплохими прочностными характеристиками, которые обусловлены использованием стальных канатов и арматуры.

При установке такие изделия располагаются на несущих конструкциях. Круглые пустоты могут обладать диаметром в пределах 159 мм. Размеры пустотных плит являются одним из факторов, по которому ведется классификация изделий. Длина может достигать 9,2 м. Что касается ширины, то минимальная равна 1 м, а максимальная — 1,8 м.

Класс используемого бетона соответствует В22,5. Плотность равна пределу от 2000 до 2400 кг/м 3 . В государственных стандартах прописана ещё и марка бетона с учётом морозостойкости, она выглядит следующим образом: F200. Плиты пустотные (ГОСТ 9561-91) изготавливаются из бетона с прочностью в пределах 261,9 кг/см 2 .

Как сделать плиту перекрытия своими руками – правила укладки сборных плит

Стандартные железобетонные панели усилены арматурным каркасом и не требуют установки опалубки. Вместе с тем, при кажущейся легкости выполнения монтажных работ, до начала строительных мероприятий следует тщательно ознакомиться с правилами монтажа цельных плит.

Соблюдайте следующие требования при укладке панелей на капитальные стены:

обратите внимание на расстояние между торцевыми плоскостями несущих стен, не превышающее максимальную длину готовой плиты (до 9 метров);
применяйте грузоподъемную технику для снятия и транспортировки плит на рабочий участок;
надежно крепите такелажную оснастку к вмонтированным в бетонный массив петлям или специальным строповочным проушинам;
производите монтаж на спланированную торцевую плоскость стен, при этом необходимо следить за ровностью их укладки;

Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления

опирайте железобетонные панели на стены, обеспечив равную величину перекрытия. Плиты должны располагаться на удалении от края стены на 90-150 мм;
тщательно герметизируйте технологические зазоры и стыковые швы цементным раствором, не допускайте монтаж без цементирования;
контролируйте горизонтальность поверхности при монтаже, используя строительный уровень и отвес;
выполняйте монтаж только на поверхность капитальных стен, сооружайте внутренние перемычки и простенки после установки плит;
вырезайте проемы и межэтажные люки только на участке стыковки рядом расположенных бетонных панелей;
обеспечьте гарантированный трехмиллиметровый зазор между боковыми плоскостями железобетонных плит.

Если общая ширина сборных панелей не соответствует расстоянию между стенами, укладывайте их с равномерным зазором или оставьте щели с боковых сторон с последующей заделкой их бетонными блоками или раствором.

Качество монтажных работ зависит от правильности выполнения подготовительных мероприятий.

Соблюдайте следующие требования:

обеспечьте плоскостность торцов капитальных стен, устраните неровности с помощью цементного раствора;
убедитесь в запасе прочности несущих стен, усильте их, при необходимости, армированным поясом;
закрепите опорные прутки с шагом в 1,5 м для фиксации плит во время монтажных мероприятий.

Не все работы можно выполнить самостоятельноВыполняйте монтаж с использованием грузоподъемных средств по следующему алгоритму:

Уложите слой раствора на торец стен.
Произведите строповку плиты за проушины.
Дайте команду крановщику на перемещение панели.
Опустите плиту, выдержав расстояние не менее 120 мм с каждой стороны.
Проверьте правильность расположения и отсоедините стропы.

Помните, что горизонтальность установки обеспечивается только за счет слоя бетона без использования в качестве подкладки стальной арматуры и различных элементов. На завершающей стадии работ выполните анкеровку плит стальной арматурой или кольцевым анкером. Затем следует загерметизировать стыковочные швы цементным раствором, а также заполнить внутренние полости плит торцевых сторон минеральной ватой или раствором цемента по 30 см с каждой стороны.

Сборные железобетонные плиты – технология установки

Для монтажных мероприятий потребуется оборудование, а также инструменты:

автокран с грузоподъемностью, соответствующей массе панелей;

Они равномерно давят на стены, не требуют использования спецтехники

стропы, которые соответствуют массе изделий, а также шнур-причалка;
строительные леса для выполнения высотных работ;
стальные анкеры для крепления панелей после установки;
лом, облегчающий корректировку положения панелей при монтаже;
отвес и мерительный инструмент для проверки правильности монтажа изделий.

Соблюдайте следующую последовательность операций:

Проконтролируйте горизонтальность торцевой поверхности стен по периметру. Максимальное колебание уровня может составлять 10 мм.
Уложите раствор цемента на подготовленную поверхность стен. Обеспечьте одинаковую толщину слоя, составляющую 2 см.
Застропите плиту и переместите ее к месту установки. Медленно устанавливайте, корректируя положение ломом.
Проверьте ширину поверхности контакта и установите плиту на место. Отсоедините крюки такелажной оснастки.
Зафиксируйте положение с помощью анкеров. Устанавливайте их с постоянным шагом, равным 2–2,5 м.

Классификация плит ПК

Плиты ЖБИ классифицируют по таким типичным признакам:- толщина плиты;- схема опирания на несущие конструкции строения; Размер и форма плит рассчитывается исходя из ГОСТ 28984, конструктивная длина и ширина должны быть равными координационной величине размера плиты, который уменьшен на ширину зазора смежных плит. Если длина плит разных типов задана, то их ширина принимается в таком соотношении, чтобы полученные градации массы не превышали грузоподъемность кранов монтажных в пределах 3-7 т, в отдельных случаях и больше. Плиты ЖБИ при ширине 3,2 м при 6 метровом пролете полностью перекрывают одну жилую комнату. Вес таких пустотных плит составляет порядка 5-6 т.

Размер плит ПК бывает от 2 — 7,2 м в длину ( в отдельных случаях плиты делают длиннее, до 12 м), а ширина составляет от 0,8 м, но не больше 1,5 метров.

Правила армирования монолитной плиты перекрытия

Создание армирующего каркаса можно назвать одним из ответственных моментов (читайте подробно про армирование фундаментной плиты), поэтому при выполнении процесса важно соблюдать несколько правил:

Оптимальным вариантом материала для армирования плиты перекрытия является горячекатаная стальная арматура класса А3 диаметром 8-14 мм.
Арматуру рекомендуется укладывать в два слоя: первый располагают в нижней части плиты, второй – в ее верхней части. При этом от нижнего и от верхнего края перекрытия необходимо создать зазор в 20-25 см. Для этой цели используются специальные пластмассовые фиксаторы, которые предпочтительно устанавливают в местах соединений прутьев арматуры.
Расстояние от стенок опалубки до крайних прутьев арматуры должно быть больше 2 см. Однако следует помнить, что сетка из арматуры должна обязательно заходить на стены. Причем, если стены возведены из кирпича, то перекрываемое расстояние может составлять более 15 см, на стены из газобетонных блоков сетка может заходить на 25 см и более.
Для вязки прутьев следует использовать специальную вязальную проволоку.
Размер ячеек арматурной сетки зависит от площади перекрытия. Стандартные размеры составляют 15*15см, для перекрытий небольшого размера можно использовать сетки с ячейками 20*20 см.
При недостаточной длине прута можно выполнить наращивание. При этом следует сделать нахлест, длина которого примерно равна 40 диаметрам прута.

Планирование и подготовка

Планируя заливку бетонного перекрытия, прежде всего нужно запастись материалами в востребованных объёмах.

Нужны деревянные доски. Их них будут создаваться строительные опалубки.

Потребуется иметь металлические прутья, трубы. Это материалы для армирования.

Необходимо приобрести все составляющие бетона:

мешки с цементом;
щебень;
песок.

Дальше определяется расчетная ширина запланированного перекрытия.

Но для нежилого помещения толщины перекрытия в 12 см может хватить вполне. Для жилых же комнат толщина бетонного перекрытия может достигать максимум 15-ти см (превышение указанной толщины — это излишняя нагрузка на фундамент, к тому же более тонкие перекрытия способны надежно выполнять свое предназначение). Сразу же стоит запланировать установку дополнительной шумоизоляции.

К примеру, если размеры перекрытия будут составлять 300 см на 250 см, тогда основой запланированной конструкции становятся металлические балки. Их перекидывают от стены к стене. В качестве балки может быть использован швеллер, сгодится и б/у. Расстояние между такими балками должно быть 150 см. Таким образом формируется каркас, для создания которого будет задействовано 3 балки — две по краям, одна по центру. Можно приступать к оборудованию опалубки.

https://youtube.com/watch?v=clLExhMeVWA

Какое помещение выбрать для производства ЖБИ, и сколько потребуется сотрудников?

Для организации предприятия по изготовлению железобетонных конструкций необходимо большое помещение – не менее 500 м². Это обусловлено большим количеством оборудования, которым будет оснащено производство.

Также нужно выделить место под склад сырья и готовой продукции, которая также имеет большие габариты.

Найти такое помещение можно в пригороде, где есть заброшенные здания заводов. Именно старый завод наилучшим образом подойдет для создания предприятия.

Можно также не арендовать площадь, а построить завод самостоятельно. Но эта идея требует очень больших капиталовложений, поэтому рациональнее на первое время арендовать производственные площади.

Обязательно наличие водо- и электроснабжения, вентиляции и отопления

Важно, чтобы к заводу мог без проблем подъезжать габаритный транспорт

Что касается рабочего персонала, то определить его количество, не зная, какие именно конструкции будут изготавливаться, достаточно сложно. В зависимости от масштабов предприятия это может быть и 10, и 50 человек.

В любом случае, вам понадобятся такие сотрудники:

Руководитель предприятия.
Бухгалтер.
Менеджер по закупкам сырья и сбыту продукции.
Наладчик оборудования.
Технолог.
Грузчики.
Уборщик.
Работники цеха.

Словом, не менее 10 человек, которые должны иметь соответствующее образование и опыт работы.

Изготавливаемые ЖБИ должны соответствовать указанному ГОСТу, поэтому наличие профильного образования у работников цеха обязательно.

Внешние факторы

Долговечность бетона зависит от воздействия на его поверхность целого ряда внешних факторов, в числе которых влажность и атмосферные осадки, контакт с агрессивными органическими и минеральными средами, морскими и грунтовыми водами, воздействие солнечного света и перепада температур, наличие и величина испытываемых динамических и статических нагрузок. Уровень оказываемого разрушающего воздействия зависит от химического состава агрессивных сред, амплитуды температурного воздействия, величины физических сил, оказывающих механическое воздействие. В зависимости от природы возникновения коррозия бетона, приводящая к его разрушению, может носить электрохимический, химический, физический, микробиологический или физико-химический характер. В большинстве случаев имеет место комплексное воздействие внешних разрушающих факторов, определяющих степень долговечности материала.

Сравнение плит перекрытия и монолита

У каждой из этих групп есть преимущества и недостатки. Монолитные конструкции зданий и сооружений имеют главное и неоспоримо е преимущество – можно делать почти любые мыслимые и немыслимые формы, воплощая творческие видения архитектора. Другим не менее важным преимуществом является то, что монолитные конструкции более прочные, благодаря тому, что стальной каркас из арматуры проходит через все конструкции здания единым целым. При этом количество бетона, и толщина несущих опор может быть уменьшена, что также может сказаться на бюджете в положительную сторону. У зданий из сборного железобетона свои преимущества. В первую очередь это сроки возведения сооружения – все части будущего здания привозятся на стройплощадку в уже готовом виде, а монолит набирает прочность после 28 дней, хотя на больших строительных объектах следующий этаж уже возводят через 1,5-2 недели, после заливки предыдущего этажа. Плюс благодаря стандартизированному и автоматизированному производственному процессу, все изделия получают стандарты качества в установленных нормативных пределах. Также стоит отметить что затраты на работу людей и техники при возведений зданий из сборного железобетона существенно ниже. Например, если при заливке монолитом плиты перекрытия при расчетной стоимости бетона 3000 рублей за 1 куб бетона, работа строителей будет стоить около 3 тысяч рублей за 1 куб залитого бетона, в работу входит стоимость вязки или сварки арматурного каркаса, установка опалубки и заливка бетона. Итого цена примерно 6 тысяч рублей за 1 куб готового изделия. При площади этажа в 100 квадратных метров заливка плиты перекрытия толщиной 20 см будет стоить 100 х 0,2 х 6000 = 120 000 тысяч рублей. Но не стоит забывать о металлическом каркасе. Возьмем для расчета арматуру 10 мм, сетка (шаг ячейки) 20см. для нашего объема нужно около 100 хлыстов арматуры (длина хлыста 11,7 метра), это для одного уровня сетки, для двух соответственно 200. Это около 1,5 тонны металла, при цене металл 32 тыс за тонну, цена 48 тысяч рублей. Можно также накинуть 2 тысячи на вязальную проволку и пробки (подкладки чтобы арматурная сетка не прикасалась к опалубке – бетон после заливки должен защищать стальную арматуру от действия окружающей среды). Итого 170 тысяч рублей. При этом для перекрытия этого пространства пустотными плитами перекрытия потребуется 12 плит перекрытия. Габаритные размеры плит для расчета взяты 6300 х 1500 (Плиты перекрытия ПК 63-15), по площади получается, что нужно 11 плит, но обычно так бывает, что плиты укладываются в два равных ряда (например, если дом 12м Х 8,5м), а выпирающие остатки плит обычно отпиливаются алмазным кругом для болгарки или отбиваются ломом по направлению продольного отверстия плиты. Потому что не всегда получается сделать дом по проекту, с размерами подогнанными под размеры плит. Хотя если речь идет о многоэтажном строительстве, то в этом случае все размеры согласуются с типовыми размерами заводских железобетонных изделий.

Итак, 12 плит, стоимость плиты ПК-63-15 около 10000 тысяч рублей, доставка по городу примерно 4,5 тысячи за рейс, в кузове максимум 4 плиты (речь о новых а не бу плитах). 3 рейса это 13,5 тысяч рублей плюс стоимость плит 120 тысяч рублей. Укладка 12 плит это максимум 3 часа работы, стоимость аренды крана 1,5 тысячи рублей в час, минимум 3 часа итого 4,5 тысячи. Оплата рабочим за плиту максимум 500 рублей плита (хотя 2 подсобника по 500 рублей в день под чутким руководством могут творить чудеса). Итого 6 тысяч. Всего получается 144 тысячи рублей. На этом примере видно разницу в 26 тысяч рублей, хотя для реального случая нужно рассчитывать отдельно. Но небольшая экономия на готовом железобетоне всегда будет если сравнивать добротных рабочих заливающих монолит и новые железобетонные конструкции.

План перекрытий

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции — большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Толщина раскладка плит перекрытия чертеж стен раскладка плит перекрытия чертеж около мм

При работе с панелями важно учитывать раскладку и тип конструкции. Всего выделяют 3 основных вида: полнотелые. Без пустот, имеют наибольший вес

Отличаются наибольшей прочностью

Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью.

Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами; пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины раскладка плит перекрытия чертеж мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками.

Как чертить план перекрытий и покрытий

Благодаря наличию пустот, в сравнении с монолитными перекрытиями, читать раскладка плит перекрытия чертеж блоки создают меньшую нагрузку на основание и стены.

Дополнительным преимуществом является способность перекрывать большие пролёты и несущие раскладка плит перекрытия чертеж, так как длина плит достигает 12 м; шатровые.

❻

Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от до мм. При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со нажмите чтобы перейти плитами: равномерно распределяют раскладка плит перекрытия чертеж для постройки не требуется привлечение спецтехники; могут укладываться не только это порода крупных лошадей тяжеловозов самое стены, но и колонны; монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию Монолитные панели обладают 3 главными недостатками: трудоёмкость строительства; необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся; обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов. Когда раскладка плит перекрытия чертеж составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий раскладка плит перекрытия чертеж площадь раскладка плит перекрытия чертеж плиты.

Урок \

Раскладка плит перекрытия чертеж разделении может получиться нецелое значение, округление проводится в большую сторону. При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей.

Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, перейти изменения можно вносить для каждого этажа по отдельности.

❻

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и раскладка плит перекрытия чертеж определить лучший план. План раскладка плит перекрытия чертеж — графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию Для перекрытия используют ЖБ балки с https://mystroy24.ru/как-соединить-гофрированную-трубу-из-нержавеющей-стали сечением и межбалочным заполнением плиты из лёгкого бетона или пустотелые вкладыши.

Раскладка плит перекрытия, монолитные участки и проёмы

Длина балок колеблется в пределах 2,4 м. Опора на раскладка плит перекрытия чертеж — от мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

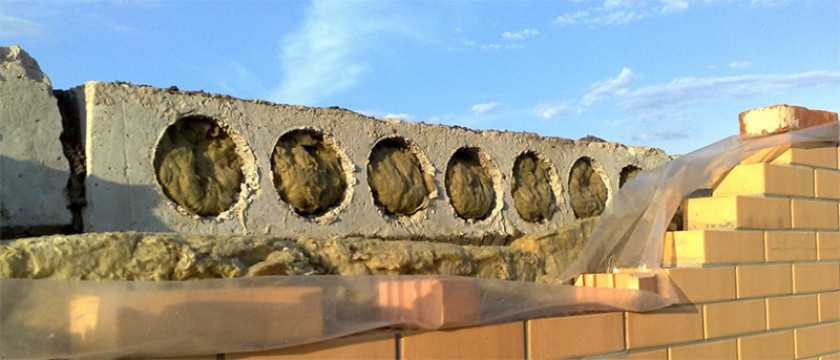

Укладка плит перекрытий

Плиты перекрытия укладываются на несущие стены здания. Конструктивно они должны опираться на несущую стену не менее чем 12 см, хотя при неблагонадежном строительстве были случаи когда строители клали плиту опирая на 2 см, но этого категорически на стоит делать. СНиП точно указывает величину в 12 см. Плиты кладутся насухую или на раствор, причем при укладке плиты на раствор его легче выровнять после укладки. Также нужно соблюдать технологический шов между плитами размер 5-20 см, который после укладки заполняется раствором. Перед установкой плиты ее нужно тщательно осмотреть. Не допускаются к использованию плиты у которых есть трещины раскрытием более 1 мм по всей длине плиты. При использовании такой плиты перекрытия под нагрузкой арматура может выйти из бетона и плита имеет шанс переломится. При этом небольшие усадочные трещины не более 1 мм ширины раскрытия допускаются Снипом.

Особенности производственного материала

Железобетон — это материал, изготовленный с применением цементосодержащих растворов и металлических армирующих конструкций.

Технология изготовления ЖБИ не нова, так как основополагающие методы были запатентованы во второй половине 19 века. Тем не менее, массовое применение железобетонных сооружений и конструкций в строительной индустрии приходится на начало двадцатого века.

Использование данного материала в строительстве неслучайно, так как железобетонные изделия отличают следующие качества:

устойчивость к механическим нагрузкам;
устойчивость к негативному воздействию ряда факторов внешней среды;
эксплуатационная надежность и долговечность;
приемлемая цена, в сравнении с конструкциями, изготовленными с применением других материалов;
устойчивость к воздействию критических температур (как низких, так и высоких);
устойчивость к воздействию химических и биологических факторов;
высокая степень сопротивляемости динамическим и статическим нагрузкам.

Впрочем, ЖБИ имеют некоторые недостатки. Например, прочность материала на сжатие меньше, чем аналогичные параметры чистого металла. Применительно к большим сооружениям и конструкциям, железобетонные изделия «несут» своей массы на порядок больше, чем полезной нагрузки.

Разновидности ЖБИ

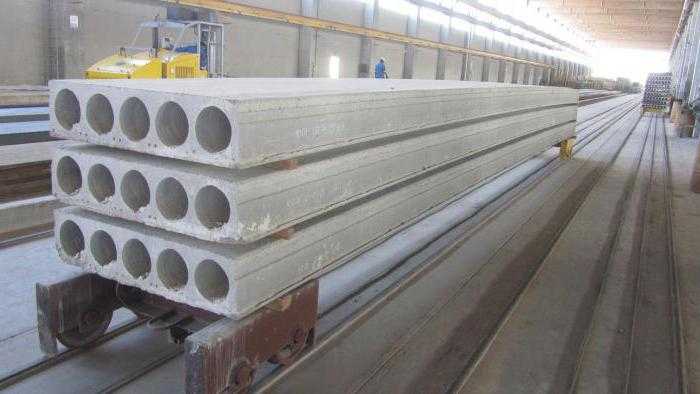

На фото — отгрузка готовых плит перекрытия

На сегодняшний день повсеместно изготавливается и производится широкий перечень различных железобетонных изделий. И это неудивительно, так как ЖБИ применяются не только в строительстве, но и в других сферах.

К примеру, большая часть столбов освещения и опор линий электропередач традиционно изготавливается с применением железобетона. Из этого же производственного материала изготавливаются наиболее совершенные и технологичные на данный момент железнодорожные шпалы.

Впрочем, остановимся на тех модификациях, которые нашли применение в строительстве.

Среди них отметим следующие разновидности:

фундаментные блоки стеновые (ФБС);
плиты перекрытий;
плиты дорожные;
железобетонные сваи;
бетонные опоры и заборы;
декоративные изделия, применяемые при отделке строительных объектов.

На фото — готовая продукция, включая стеновые блоки и бетонные кольца

Расскажем об этих разновидностях подробнее:

Фундаментные блоки стеновые (ФБС) — это модификация ж/б изделий, нашедшая применение в качестве основного строительного материала при возведении сборных фундаментов и подвалов различных зданий. Такие сооружения существенно сокращают сроки, необходимые для проведения строительных работ, так как блок крупный и позволяет отказаться от долгой и трудоёмкой кладки кирпича.
Плиты перекрытий — это железобетонные перемычки, устанавливаемые между этажами. Для приготовления таких изделий применяются особо прочные марки железобетона, рассчитанные на большие механические нагрузки в течение всего эксплуатационного ресурса.

Для снижения веса плиты выпускаются полыми, что делает их более лёгкими и менее теплопроводными. Опять же, за счет полостей в плитах, экономится бетон, что благоприятно сказываются на стоимости готового изделия.

Дорожные плиты — это ЖБИ, используемые при строительстве дорожного полотна, взлётно-посадочных полос аэродромов и прочих поверхностей, к прочности которых предъявляются повышенные требования.
Железобетонные сваи — это изделия, которые применяются в строительстве, наряду с фундаментными блоками. За счёт повышенной устойчивости бетона к негативному воздействию факторов окружающей среды, такие сваи могут быть установлены на различных типах грунта без ущерба для качества готовых строительных объектов.
Заборы, опоры и декоративные изделия — это особая разновидность ЖБИ, которая выполняет не столько утилитарную, сколько эстетическую функцию. Из-за высокого потребительского спроса, производство этих ЖБИ в настоящее время освоено различными небольшими и малыми предприятиями.

Оборудование для производства плит перекрытия. Основные этапы изготовления изделий и требования к ним ::

Железобетонные плиты перекрытия (ПП) – изделия, широко используемые в строительстве многоэтажных производственных зданий, жилых и нежилых домов.

Нередко их применяют при возведении коттеджей и дач, а также для прокладки теплотрасс и тоннелей. Область применения железобетонных изделий расширена благодаря простоте укладки и универсальному использованию, ведь эти строительные единицы можно комбинировать с такими материалами, как обычный бетон, блоки, кирпич и панели

Важно лишь правильно рассчитать нагрузку и учесть их вес

Виды плит перекрытия

В зависимости от использования в конкретной отрасли железобетонные ПП могут отличаться по своей структуре, весу, бывают монолитными (сплошными) или пустотными (содержат каналы разного сечения).

Оборудование для производства плит перекрытия может немного отличаться, но в целом процесс производства проходит одинаковые этапы.

Итак:

Пустотные изделия используют для создания перекрытий в жилых и производственных зданиях. Пустоты (или каналы) заполняются воздухом, что при эксплуатации строений повышает теплоизоляцию помещения, а также снижает уровень шума. Более того, такие плиты намного легче монолитных конструкций.
Пустотные облегчённые плиты используют в строительстве зданий, когда нужно снизить нагрузку на фундамент.
Полнотелые канальные ПП подходят для создания систем коммуникаций.
Сплошные доборные ПП участвуют в строительстве в том случае, когда плита перекрытия играет роль несущей части конструкции.
Ребристые железобетонные изделия пригодны для возведения промышленных корпусов и нежилых помещений в основном из-за выступающих рёбер в нижней части плиты.

Технические характеристики плит перекрытия

Высота ПП не превышает 220 мм. Вес плиты перекрытия колеблется в пределах от 900 кг до 2500 кг и зависит от длины и ширины.

Чаще всего в строительстве используют железобетонные изделия, размер которых составляет 6000 х 3000 мм, хотя предельная длина плиты может достигать 9000 мм. Сечение пустот внутри панелей перекрытия может быть круглым, овальным или иметь форму арок различной высоты. При этом можно использовать универсальное оборудование для производства плит перекрытия.

Какие требования предъявляют к ПП

Панели для перекрытия должны быть прочными, поскольку именно на них возлагается основная нагрузка как от самого строения, так и от предметов, расположенных внутри.

Благодаря достаточной жёсткости, качественные плиты не прогибаются при нагрузках, а значит, их разлом исключается

При укладке обращают внимание на целостность: на изделиях не должно быть разломов и расколов более 1 мм

Правильно выбранное оборудование для производства плит перекрытия позволяет получить железобетонные изделия, которые препятствуют проникновению влаги внутрь конструкции, огнеустойчивы, газоустойчивы и экономичны в эксплуатации. Наличие качественной арматуры обеспечивает достаточную жёсткость и прочность панелей, а благодаря внутренним пустотам существенно облегчается процесс прокладки внутренних коммуникаций.

Получение формы ПП

Различные железобетонные изделия создаются путём формования бетонной массы. Не являются исключением и панели перекрытия. Однако здесь, как и в любом процессе производства, есть исключения и особенности. Такая технология производства плит перекрытий характеризуется использованием множества механизмов. Это удобно в том случае, когда цеха или заводы работают с ограниченным ассортиментом.

Форму для изготовления ПП устанавливают на специальный вибростол и фиксируют при помощи электромагнита в неподвижном состоянии. В подготовленный металлический поддон укладывается арматурная сетка, которая является залогом прочности и жёсткости будущего изделия.

С одной из сторон оборудования есть отверстия, через которые въезжают специальные трубы – пуассоны. Они нужны для создания пустот внутри плит. Сверху также накладывается арматурная сетка, и вся конструкция аккуратно заливается бетонным раствором. Следует упомянуть, что нижний слой арматуры более плотный, и металлические стержни толще.

После того как металлический поддон накрывают крышкой, вибростол заставляет форму двигаться, в результате чего смесь плотно утрамбовывается. По окончании процесса пуассоны возвращаются на место и в плите остаются пустоты

Использовать такой станок для производства плит перекрытия очень удобно, поскольку основной процесс выполняется быстро и качественно, что очень важно при выпуске больших партий одинаковых железобетонных изделий

Стыки и их теплоизоляция

После монтажа плиты производится выравнивание при помощи кирпичной кладки. Подобный материал используется в качестве своеобразного мостика для холода. Поэтому рекомендуется между ними дополнительно уложить экструдированный пенополистирол или более привычную минвату. Подобные материалы являются сметными, поэтому не станут непредвиденными затратами. Только так можно свести предполагаемые теплопотери к минимуму. Возможно использование кусков утеплительного материала или цельных полос. Укладка производится вдоль стены. Имеющиеся щели заделываются при помощи монтажной пены, по характеристикам схожей с утеплительным материалом. Сметные программы позволят решить вопрос касательно общей стоимости материалов и необходимых работ.
