Надежная защита промышленной территории и зданий с помощью дренажа

Что такое дренаж и зачем он нужен

Система дренирования собирает и удаляет (сливает) грунтовые и просачивающиеся потоки жидкости.

Функции дренажа:

• регулирует водно-почвенный баланс;
• создает комфорт для роста и развития растений, возведения строений;
• защищает подземные сооружения, фундаменты, подвалы, основания от избыточной влаги и разрушения.

Структура водоотведения включает разветвленные трубные каналы или траншеи, расположенные по периметру сооружения или участка. Элементы соединяют между собой дренажными ямами или колодцами, чтобы предохранить территорию от подтопления.

У вас организован дренаж участка?

Да
13.92%

Нет
70.89%

Частично
15.19%

Проголосовало: 79

Особенности оборудования:

• Дрены (дренажные коллекторы) — основные детали конструкции, устанавливаемые под уклоном. Ранее применяли керамику и асбоцемент, но из-за трудоемкости от этих материалов отказались в пользу композита и полимеров с фильтрующими элементами. Применяют гофрированные и перфорированные трубы из пластика с оболочками из геотекстиля.
• Дренажные колодцы размещают на поворотах, проблемных участках. Устройства перенаправляют потоки, служат в качестве водосборников и дождеприемников. Колодцы удобны для технического обслуживания трубопровода.
• Помпы откачивают жидкость, если ее удаление из системы невозможно другим путем. Насосы размещают в колодцах, обычно выбирают погружные виды. Делят агрегаты по мощности и диаметру выходного патрубка.

Что собой представляет дренажная система

Дренажная система состоит из дренажных труб и дренажных колодцев. Трубы перфорированы: на всем протяжении они имеют сквозные отверстия, расположенные на расстоянии друг от друга. Устанавливают трубы под углом, чтобы вода могла стекать по ним к колодцам.

Колодцы существуют нескольких видов:

1. Поворотные или смотровые колодцы. Их устанавливают в тех местах, где трубы поворачивают. Они необходимы для ревизии системы и ей очищения по мере необходимости.

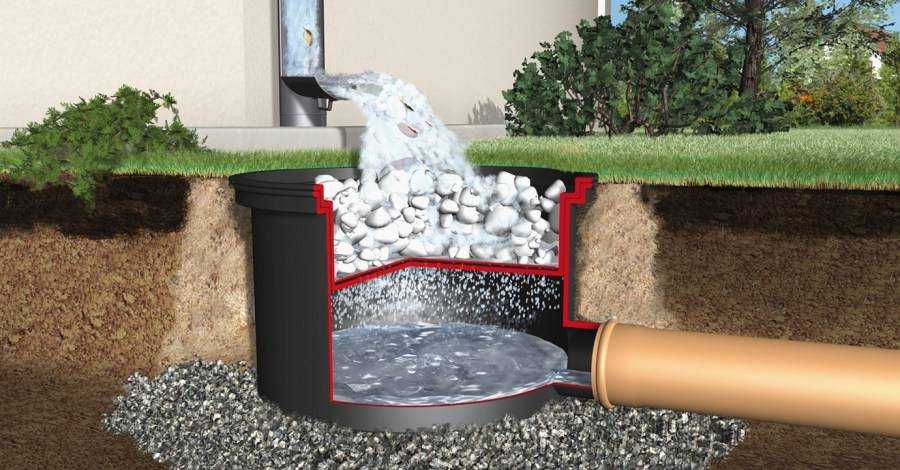

2. Фильтрующие колодцы. В них вода фильтруется через слои песка,гравия и щебенки и уходит в глубокие слои почвы.
3. Водоприемные колодцы. Их необходимо устанавливать там, где вода самостоятельно не сможет проникнуть в почву на определенной глубине. Например, если грунтовых вод слишком много. Водоприемные колодцы соединены с дренажными насосами, которые откачивают воду в естественные водоемы или канализацию.

Функционирует вся система следующим образом: вода из почвы через перфорации попадает в дренажные трубы, установленные под углом, стекает по ним к колодцам, откуда перенаправляется в глубокие слои почвы, канализацию или естественный водоем.

Таким образом избегают негативного влияния грунтовых вод. Для уменьшения влаги, образующейся из-за осадков, устанавливают ливневые канализации под водосточными трубами домов. Ливневую канализацию соединяют с дренажным колодцем и вся влага выводится с участка.

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Галерея изображений

Фото из

Расположенный в низине земельный участок

Высокий уровень грунтовых вод

Дренажное благоустройство на участке с уклоном

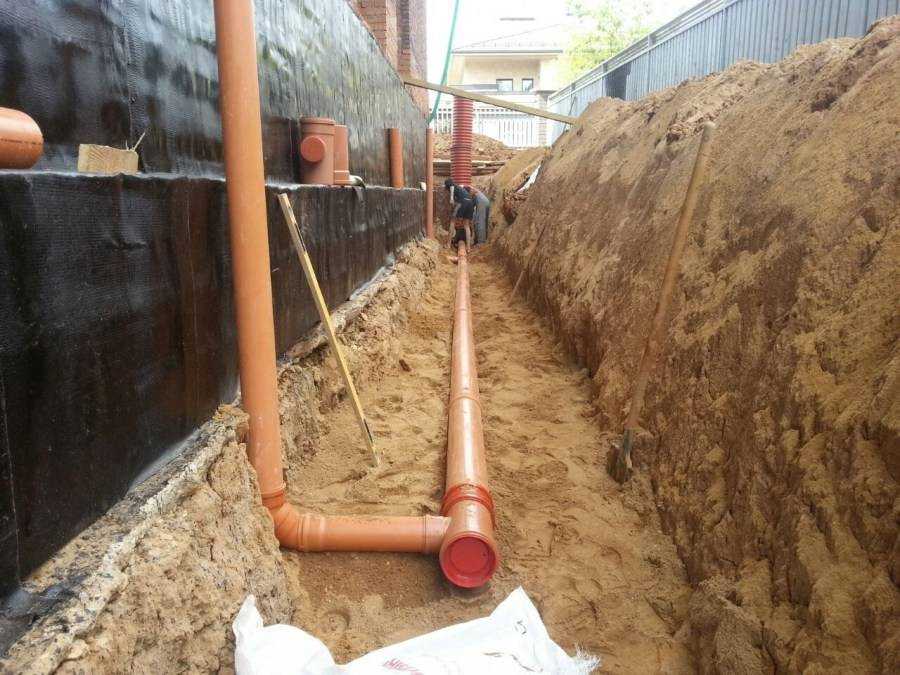

Прокладка дренажной трубы в суглинках

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Дополнительные требования к дренажу участка

• Грунты, сформированные глиной или суглинком — наиболее «сложные» для дренирования. При устройстве дрен для более эффективного отвода влаги при таких грунтах дополнительно выполняют песчаные призмы, располагая их вертикально либо наклонно по бокам траншей. Это позволяет значительно повысить коэффициент фильтрации. Также возможно устройство локальных пластовых дренажей под дренами.
• В случае, если характеристики участка требуют заглубления дрен ниже подошвы фундамента, необходима профилактика ослабления грунта. Ее меры — правильное устройство обсыпок дрен, максимально надежная заделка швов при установке колодцев, укрепление грунта при обустройстве траншей для предотвращения его выноса.
• Если понижение грунтовых вод в результате дренирования является значительным, необходимо учитывать осадку грунта, которая произойдет после его осушения.
• При наличии на участке естественных дренажей (ручьев, оврагов и пр.) в случае их засыпки необходимо устройство заменяющих их дрен.
• Если приток грунтовых вод является большим, для достаточной эффективности их отвода устраивают две дрены, расположенные по бокам водостока.

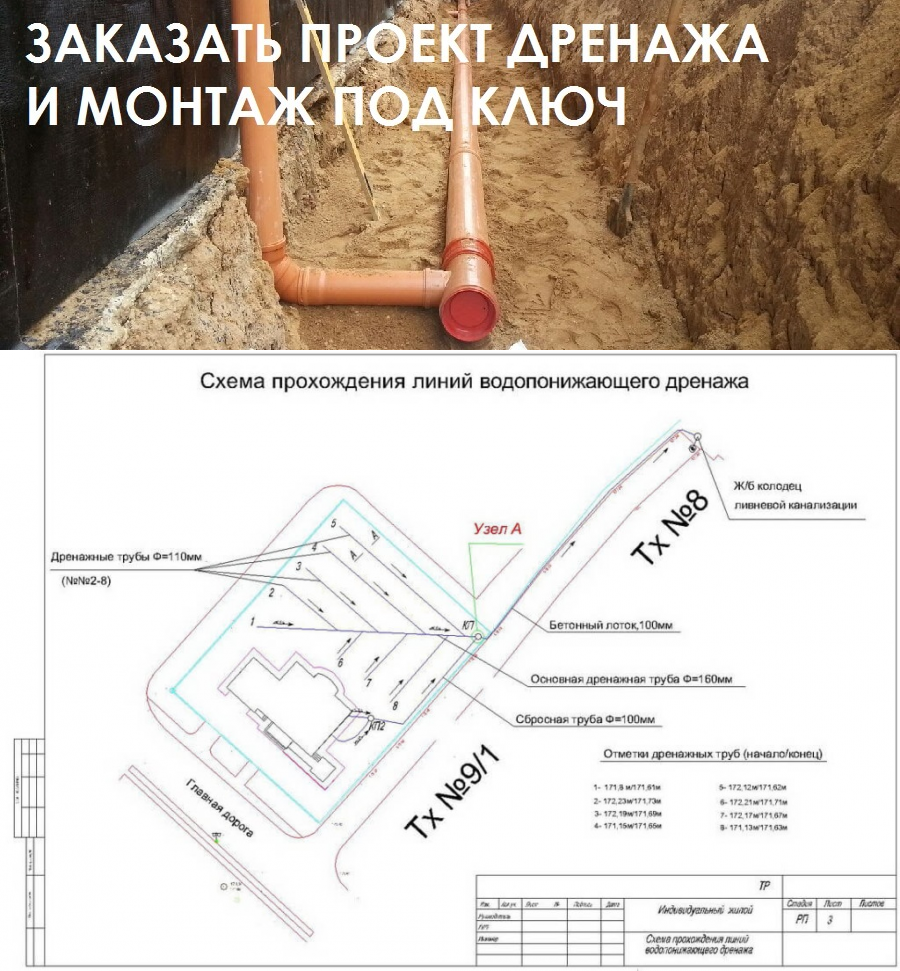

«Мос-дренаж» специализируется на проектировании и обустройстве дренажных систем разного уровня сложности. Работы проводятся опытными специалистами. На услуги действуют доступные цены. Вместе с дренажом участка рекомендуем обустройство гидроизоляции фундамента.

Рекомендуем наших партнеров:

Компания «Гринтэк» (landimprovement.ru) — ландшафтное проектирование, озеленение и благоустройство территории. Опытные архитекторы и проектировщики. Продажа рулонных газонов (собственное производство). Гарантия на посадочный материал и выполненные работы.

Как и для чего работает дренаж?

Искусственно устроенный водоток представляет собой систему из подземного трубопровода и поверхностных каналов для сбора воды. Влага попадает в специальные ёмкости, а затем выводится за пределы участка. Слив может производиться как в естественные водоёмы, так и городские коллекторы.

Определить, нуждается ли участок в осушении можно по косвенным признакам. О большой увлажнённости грунта свидетельствует:

• наличие влаголюбивых растений (например, крапивы);
• подтапливание погребов и подвалов;
• долгое высыхание участка после дождя (остаются большие лужи, из которых плохо уходит вода).

Но даже при отсутствии таких тревожных признаков строения не застрахованы от повреждения водой. Например, в период ливневых дождей или во время активного таяния снега. По этой причине специалисты рекомендуют в любом случае монтировать дренаж вокруг фундамента и обустраивать ливневые стоки.

Полностью укомплектованная система состоит:

• из дренажных труб;
• ливневых стоков (желобов и дождеприёмников);
• пескоуловителей – особых механических фильтров на входе в коллектор системы;
• общих дренажных колодцев;
• коллектора с обратным клапаном (отсюда вода сбрасывается в грунт или водоём).

Обустройство закрытой системы

Прежде чем приступить к этой трудоемкой процедуре, необходимо подготовиться и приобрести сыпучие стройматериалы:

• Щебень средней/крупной фракции, который нужен для получения устойчивого слоя, препятствующего попаданию грязи и объемных фрагментов почвы в систему. А также этот материал защищает гофрированную трубу от повышенного давления слоя земли.
• Речной песок, создающий фильтрационную подушку.

Помимо сыпучих веществ, пригодятся:

• Дренажные трубы, формирующие саму систему водостока. В зависимости от замысловатости проекта, подбирается диаметр и число трубных изделий. В последнее время стали актуальны изделия ПВХ.
• Дренажные насосы, обеспечивающие механический водосток. Их применяют, когда участку нанесен серьезный урон вследствие подтопления подземными стоками.

Этапы обустройства поверхностной дренажной системы

На участке размечают расположение канав в соответствии с планом. Канавы роют на глубину около 0,5 метра. Ширина для песчаного грунта — до 35 см, глинистого — до 45 см. Все боковые канавы делают так, чтобы они входили в центральную ветку, проходящую к водоприемнику, под соответствующим уклоном.

Дальнейшие этапы работ:

• приемник потоков обустраивают в низкой области на участке;
• проверяют уклон, наливают воду, наблюдают за перемещением;
• дно застилают геотекстилем, чтобы концы захватывали стенки канавы по всей высоте;
• уложенную ткань крепят небольшими колышками;
• на дне делают подсыпку из деревянной щепы и мелкофракционного гравия, толщина каждого слоя не более 10 см.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

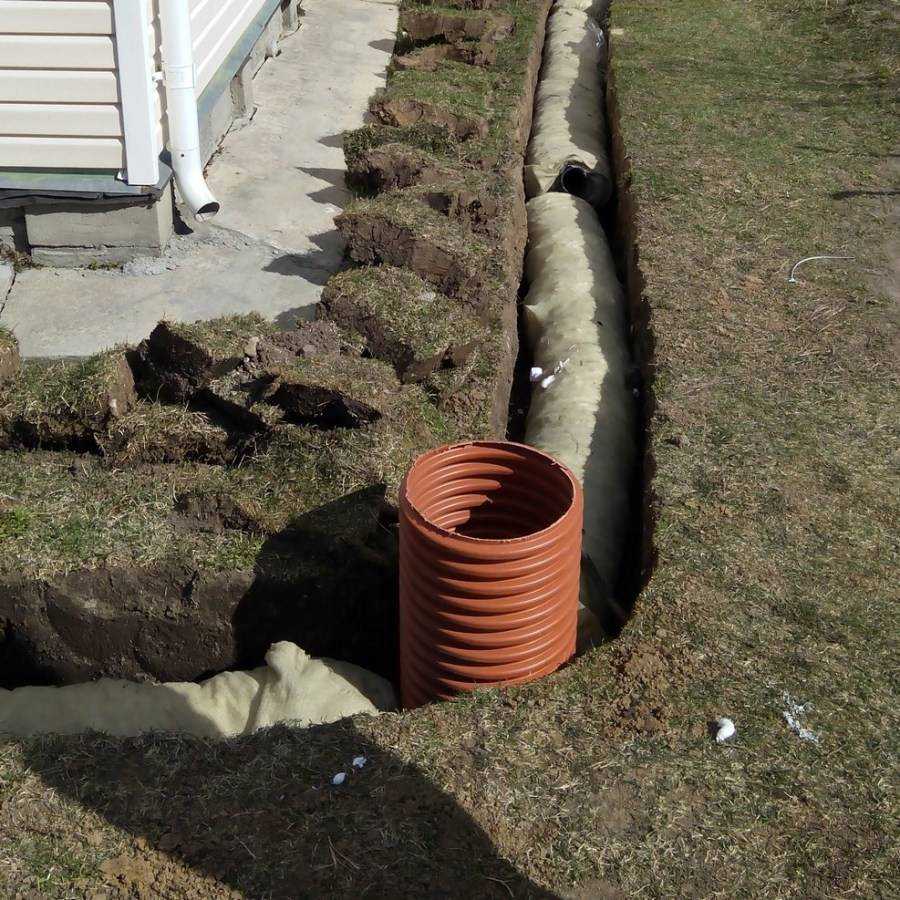

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.

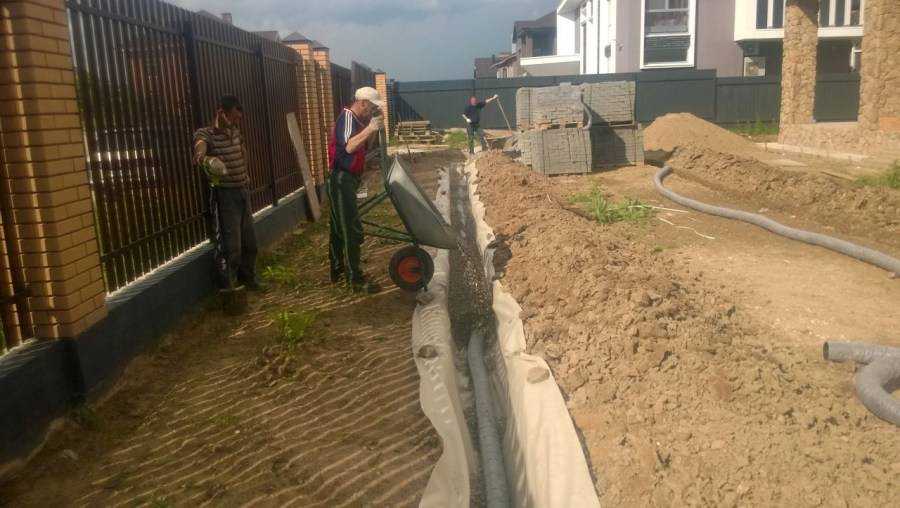

5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Пошаговая инструкция запуска

1. Получение лицензии ИП. Очень часто люди, работающие в сфере строительства, не имеют какого-либо разрешения на ведение коммерческой деятельности. Тем самым они теряют много потенциальных клиентов.
2. Определение направления. Новички часто совершают ошибку: они стараются успеть везде и всюду, думают, что доходы будут выше. Это не так, нужно взять одно направление и развивать его. Есть желание возводить заборы и ограды? Тогда, в первую очередь, стоит выучиться этому ремеслу, получить опыт, стать компетентным здесь. И только после этого необходимо наращивать свои силы, масштабироваться. Изучать информацию можно в различных источниках: интернет полон статей, видео. Но очень много бесполезной информации. Книги – лучший источник получения знаний. А еще лучше будет устроиться в строительную фирму, поработать там некоторое время. Так получится изучить всю кухню изнутри.
3. Изучение технологий. Облагораживание участка делится также на этапы:
   1. подготовка территории (очистка);
   2. строительство ограды;
   3. возведение объектов (беседка, детская площадка);
   4. выкапывание пруда (не каждый участок сможет обзавестись таковым, все зависит от геолокации);
   5. сооружение тропинок;
   6. работа над садом, огородом;
   7. высадка газона.
4. Оборудование. Для начала работы необходимо будет купить оборудование. Приобретение орудий труда вытекает из выбора направления, в которое хочется «нырнуть». Для строительства беседок, домиков, мостиков нужно купить инструменты по работе с деревом (рубанки, пилы, лобзики и др.), для возведения заборов нужен сварочный аппарат. Не обойдется без лопат, граблей, ведер и многого другого. Чтобы бригада могла быстро добираться до участка, необходима машина, лучше, чтобы это был грузовой вариант, где можно перевезти инструменты. «Газель» отлично подойдет для данных целей.
5. Персонал. Найти специалистов очень легко, многие люди сами выкладывают резюме в интернете, стоит только набрать номер, обговорить с человеком детали, и вот он уже работает на вас. Необходимо знать, что каждый из сотрудников должен обладать уникальными навыками, опытом, каждый из них будет выполнять свою часть работы. Бригада из 4-5 человек отлично будет справляться с любыми поставленными задачами в кратчайшие сроки.
6. Реклама. Информация о подобной организации должна распространяться в поселках, где ведется активная застройка. Листовки, объявления на столбах очень хорошо работают. Конечно, необходим сайт, что будет пополняться фотографиями готовых работ. Это своеобразное портфолио, на которое первым делом смотрят потенциальные клиенты. Необходимо подавать рекламу в интернете, социальные сети не подойдут для данной ниши, только «Яндекс.Директ» и Google Adwords. Ориентироваться нужно на состоятельных людей, потому что средний сегмент занимается облагораживанием своими руками. Рекламы нужно подавать столько, чтобы можно было успевать работать с каждым потенциальным клиентом, а не «сливать» его. В среднем, на одного клиента будет тратиться от 1 до 5 дней (зависит от сложности поставленной задачи).

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

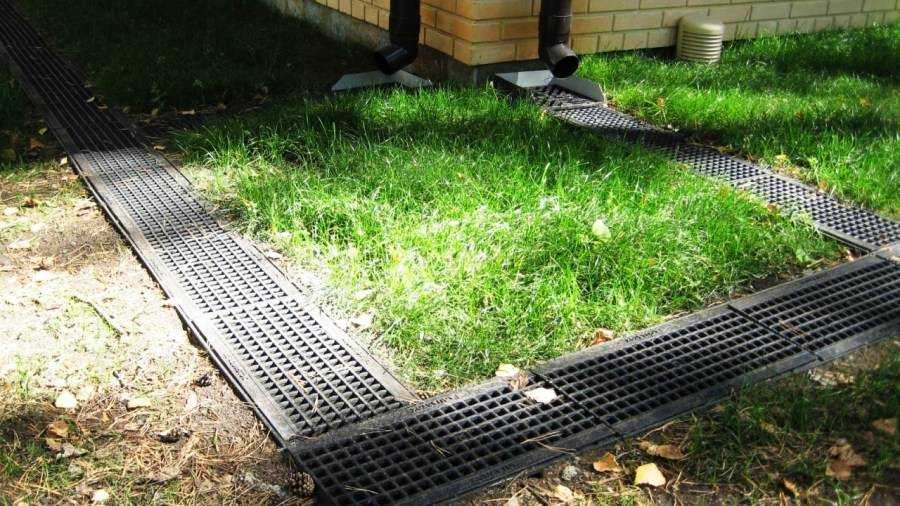

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Обустройство поверхностного дренажа

Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.

В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.

Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.

Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.

Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.
