Важность определения вида котлована для строящегося объекта

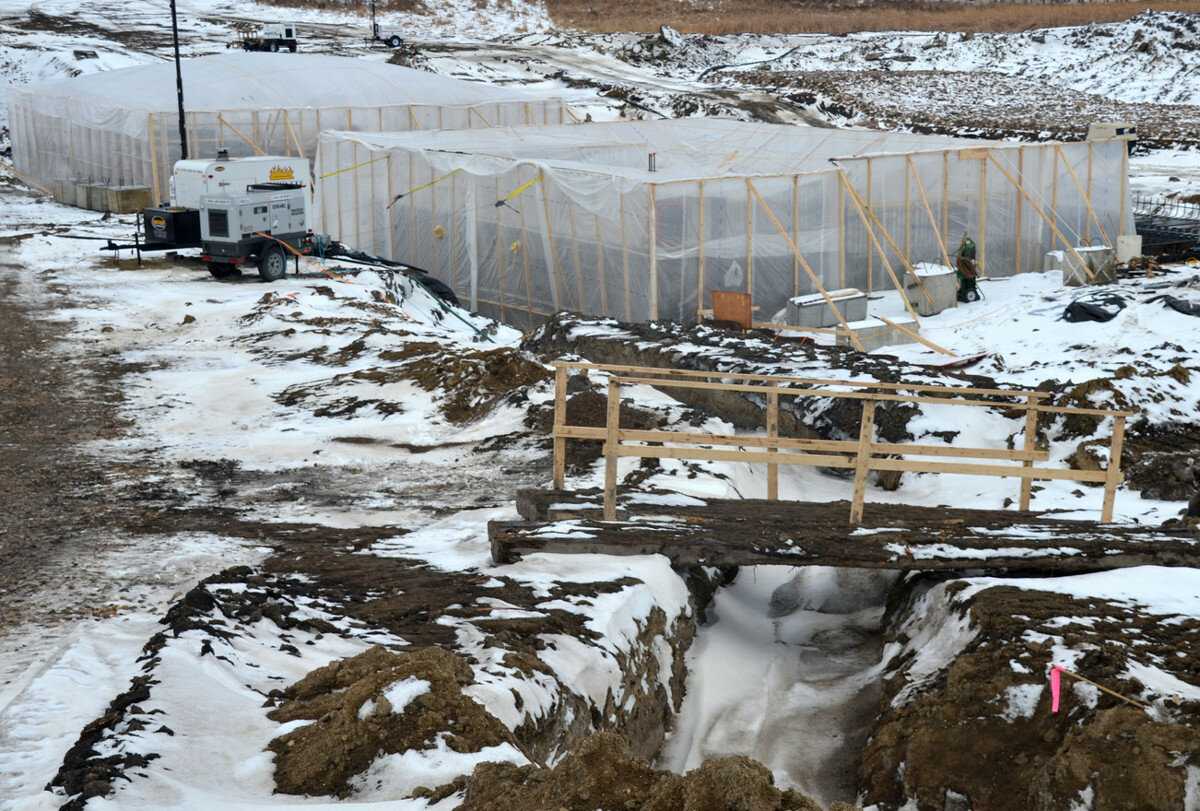

Особенности выполнения работ в зимних условиях

Земляные работы можно выполнять не только летом, но и в зимних условиях, но это связано с некоторыми трудностями, обусловленными измененными физико-механическими свойствами замерзшего грунта. При замерзании его механическая прочность существенно возрастает, из-за чего трудоемкость выемки, а значит и стоимость работ изменяются в большую сторону. Именно это является основной причиной того, что земляные работы гораздо чаще проводятся именно в теплое время года. Не рекомендуется в зимнее время проводить выемку котлованов и траншей глубиной менее 3 м. Тем не менее, здесь роль играет и тип грунта.

Как производятся зимние земляные работы?

Мерзлый грунт помимо повышенной механической прочности отличается пластическими деформациями, повышенным электросопротивлением и пучинистостью. Эти свойства проявляются по-разному в зависимости от типа грунта, его температуры и влажности. Так, крупнозернистые, гравийные, а также песчаные грунты чаще всего содержат мало воды, из-за чего почти не смерзаются при отрицательных температурах. По этой причине их зимняя разработка от летней практически не отличается. Такие грунты можно смело разрабатывать в любое время года, ведь они при зимней разработке не пучатся и не проседают весной. А вот пылеватые, влажные и глинистые грунты при замерзании серьезно меняют свои характеристики, поэтому их разрабатывать зимой все же не рекомендуется.

Земляные работы в зимний период осуществляются тремя методами:

• предварительная подготовка грунта с последующей его разработкой обычным способом;
• предварительная нарезка мерзлого грунта на блоки;
• разработка грунта без какой-либо предварительной подготовки.

Зимняя предварительная подготовка грунта заключается в его оттаивании и предохранении от обратного замерзания в процессе осуществления работ.
Оттаивание промерзшего грунта осуществляется с помощью пара, горячей воды, открытого огня или электрического тока. Оттаивание – сложный, чаще всего трудоемкий и дорогостоящий процесс, поэтому прибегать к нему рекомендуется только в исключительных случаях (срыв сроков строительства, проведение аварийных работ).

Предохранение от обратного замерзания достигается за счет утепления траншей термоизоляционными материалами, такими как торфяная мелочь, опилки и стружки, соломенные маты, шлак и прочие подобные материалы, укладываемые толстым слоем (до 40 см) прямо на грунт.

Как посчитать объем земли откоса

Расчет траншеи с откосами на спланированной местности (Скачать файл расчета)

1. Зачем производится расчет количества грунта?
2. Определение траншеи
3. Что входит в земляные работы
4. Быстрый расчёт объемов стройматериалов!
5. Расчет объема грунта и стоимости работ
6. Основные варианты планировки
7. Формула расчета для многоугольника с откосами
8. С вертикальными стенками на ровном участке
9. С вертикальными стенками, имеющих разные отметки вершин
10. С откосами на спланированной местности
11. Яма с круглым сечением, имеющий откосы
12. Что влияет на подсчет объема
13. Расчет объема выемки
14. Кто выполняет расчет объема земли траншеи?
15. Составление документа

Зачем производится расчет количества грунта?

Строительство зданий и возведение конструкций — сложный процесс, требующий основательных финансовых инвестиций, в связи, с чем застройщики должны обеспечить высокий уровень выполнения земляных работ под фундамент объекта.

Высокоэтажные объекты жилого и промышленного назначения требуют установки качественного фундамента, который, как правило, имеет сложносоставную конфигурацию, поэтому современный расчет того, сколько кубов грунта нужно вынуть, выполняют программным методом с применением высокоточных измерительных устройств.

В таком случае можно максимально точно определить общую кубатуру земли, которую надо вывести из котлована. Менее ответственные объекты рассчитывают в ручном режиме или с применением строительных онлайн калькуляторов, которые можно найти в интернет сети.

Состав земляных работ по требованиям СНИП:

• Вертикальная планировка земельного участка. Осуществляется способом выравнивания рельефа площади, отведенной под строительство. Сюда входят следующие работы: удаление и передвижение слоя грунта, транспортировка и уплотнение его на внешних площадках, единицы измерения площади в м2.
• Разработка выемки для котлована. Предполагает вычисление объемов участка в виде суммы объемов классических фигур, входящих в общую конфигурацию строящегося объекта. При этом в расчете допускают, что размеры грунта ограничивается визуальными плоскостями. В таком случае незначительные выпуклости не будут оказывать влияния на точность, единицы измерения м3.

Котлован для возведения плитного фундамента дома прямоугольной формы выполняется в виде обычной ямы, а для ленточного варианта выкапывается траншея.

Для того чтобы рассчитать объём грунта, к сведению берутся следующие данные:

• Геодезические изыскания.
• Размеры по периметру и архитектурно-строительные индивидуальности объекта.
• Технология возведения объекта.
• Уровень, залегания подпочвенных вод, фундамент строений не может приближаться к ним ближе, чем на 500 мм.
• Глубину промерзания грунта, который должен быть не менее 300 мм.
• Рельеф земельного участка.

Для сложных объектов расчет выполняется в рамках проекта строительства в разделе земляных работ

Профессионалы, беря во внимание все выше приведенные характеристики, определяют глубину строящегося котлована, чтобы он стал надежной основой для возведения фундамента

Определение траншеи

При проектировании фундамента нужно рассчитать объем траншеи

Траншея представляет собой открытую выемку в земле, глубина и ширина которой зависят от того, для какой цели она предназначена. Данные параметры определяются строительными нормами и правилами:

• Траншея под ленточный фундамент должна быть на 60 см шире основания. Так удобнее выполнять сопутствующие работы. Глубина, согласно СНиП 3.02.01-87, может варьироваться от 0,5 до 2,5 м.
• Под газопровод подготавливают траншею глубиной не менее 0,8 м до поверхности трубы. Это правило закреплено в СНиП 42-01-2002.

Требования к безопасности проведения земляных работ

Основные требования к безопасности проведения земляных работ определены в Строительных нормах и правилах Российской Федерации “Безопасность труда в строительстве. Часть 2. Строительное производство. СНиП 12-04-2002”, утвержденных в Постановлении Госстроя России от 17.09.2002 N 123.

В соответствии с п. 5.1.1 указанных Строительных норм и правил при выполнении земляных и других работ, связанных с размещением рабочих мест в выемках и траншеях, необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:

• обрушающиеся горные породы (грунты);
• падающие предметы (куски породы);
• движущиеся машины и их рабочие органы, а также передвигаемые ими предметы;
• расположение рабочего места вблизи перепада по высоте 1,3 м и более;
• повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека;
• химически опасные и вредные производственные факторы.

При наличии указанных опасных и вредных производственных факторов безопасность земляных работ должна быть обеспечена на основе выполнения содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда:

• определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее – выемки) с учетом нагрузки от машин и грунта;
• определение конструкции крепления стенок котлованов и траншей;
• выбор типов машин, применяемых для разработки грунта, и мест их установки;
• дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями;
• определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работ.

С целью исключения размыва грунта, образования оползней, обрушения стенок выемок в местах производства земляных работ до их начала необходимо обеспечить отвод поверхностных и подземных вод.

Место производства работ должно быть очищено от валунов, деревьев, строительного мусора.

Производство земляных работ в охранной зоне кабелей высокого напряжения, действующего газопровода, других коммуникаций, а также на участках с возможным патогенным заражением почвы (свалки, скотомогильники, кладбище и т.п.) необходимо осуществлять по наряду-допуску после получения разрешения от организации, эксплуатирующей эти коммуникации, или органа санитарного надзора.

Производство работ в этих условиях следует осуществлять под непосредственным наблюдением руководителя работ, а в охранной зоне кабелей, находящихся под напряжением, или действующих газопроводов, кроме того, под наблюдением работников организаций, эксплуатирующих эти коммуникации.

В случае обнаружения в процессе производства земляных работ не указанных в проекте коммуникаций, подземных сооружений или взрывоопасных материалов земляные работы должны быть приостановлены до получения разрешения соответствующих органов (п. п. 5.1.2 – 5.1.4 Постановления Госстроя России от 17.09.2002 N 123).

В соответствии с п. п. 20.2 – 20.5 “ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения” (утв. Минэкономики РФ 19.02.1998) производство земляных работ в зоне расположения подземных коммуникаций (электрических кабелей, кабелей связи, газопроводов и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций.

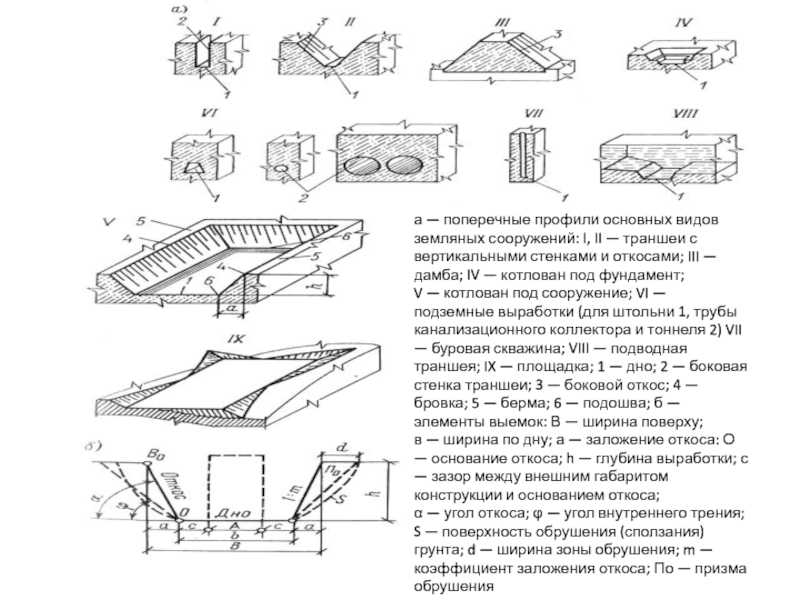

Виды земляных работ

Строительство начинается с подготовки участка и разработки котлована и траншеи, от успешности начала проекта зависит то, как он будет развиваться дальше, какими темпами будет идти строительство.

Разработка грунта и подготовка основания для будущего строительства — это обязательный этап любого проекта. Работы эти трудоемкие, интенсивные и требующие внимания и контроля.

Перечислим основные виды земляных работы:

• устройство насыпей, дамб, и других земляных сооружений, с учетом транспортировки грунта скреперами, экскаваторами, грейдерами и другой техникой;
• устройство насыпей из боковых резервов бульдозерами, скреперами, автогрейдерами;
• устройство насыпей и разработка выемок вдоль трассы;
• разработка котлованов, выемок, резервов, с перемещением грунта в кавальеры и отвалы;
• работы на склонах гор, осуществляемые грейдерами и автогрейдерами;
• разравнивание грунта;
• профилирование грунтовых автомобильных дорог грейдерами;
• выполнение оросительной и осушительной сети;
• рытье, засыпка траншей для выполнение инженерных сетей.

Каждый из этих видов работ может проводиться как по отдельности, так и в совокупности, и для каждого имеется свой перечень оборудования, которое необходимо для работы. Комплексная механизация позволит организовать работы с наибольшей производительностью. К основным землеройным машинам относятся экскаваторы, скреперы, грейдеры, бульдозеры.

Определение 1

Забой – это рабочая зона экскаватора, а также поверхность, площадь откуда ведется разработка грунта.

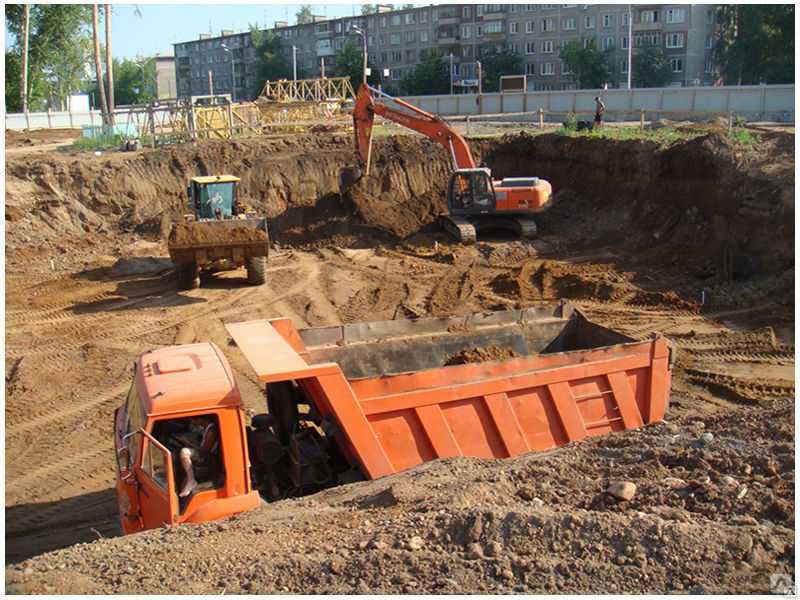

Рисунок 1. Земляные работы можно разделить на несколько видов, к примеру работы по разработке котлована

Технология взрывания

Взрывы выброса применяются для устройства котлованов и траншей. При небольшой ширине используют расположение зарядов в один ряд (по длине), подрывание ведется огнепроводным шнуром. При большой ширине используется 2…3 ряда зарядов с одновременным подрыванием их детонирующим шнуром или электрическим способом (рис. 2.13, в). При очень большой ширине земляного сооружения его разбивают на участки.

Для возведения насыпей в труднодоступных местах  (и болотистой или гористой местности) применяется направленный выброс (один из видов взрывов направленного действия). Различные по типу и массе заряды ВВ располагаются таким образом, что при их последовательном срабатывании (с заданным замедлением) основная масса разработанного грунта до 80–90% укладывается в проектном месте (рис. 2.14, г). Подрывание зарядов производят электродетонаторами, причем для направляющих зарядов применяют детонаторы с замедлением (25–250 миллисекунд).

Для рыхления плотных и крепких грунтов при глубине выемки до 3,0 м используют метод шпуровых зарядов (рис. 2.14, б), при глубине выемки 3,0…5,0 м используют метод малокамерных зарядов.

Закрытые полости в грунтах I–III групп устраивают для уширенной части камуфлетных свай различной несущей способности (рис. 2.14, в).

Достоинства способа: высокая эффективность – громадная производительность; работа с любыми грунтами (I–XII групп); низкая стоимость ВВ и самих работ; уникальность продукции – камуфлет, направленный выброс.

Недостатки: высокая опасность; работы допускается выполнять лишь специализированным организациям; низкая точность (необходима доработка); большие динамические воздействия на окружающую среду.

Рис. 2.14. Средства взрывания: а – на выброс; б – на дробление; в — камуфлет; г – направленный: 1 – рабочие сосредоточенные заряды; 2 – шпуровые (удлиненные) направляющие заряды; 3 – проектный котлован; 4 – положение грунта в момент срабатывания направляющего заряда

Индивидуальные пути повышения производительности машин

Индивидуальные пути повышения производительности машин связаны с применением на рабочих органах машин различных приспособлений, а также приемов, облегчающих производство работ в забоях, сокращающих продолжительность цикла.

Для одноковшовых экскаваторов это:

— совмещение отдельных рабочих движений в цикле (подъем ковша и поворот к месту выгрузки, поворот и опускание ковша);

— работа с наименьшим углом поворота стрелы;

— при работе в транспорт емкость кузовов должна быть равной 5-7 емкостям ковша экскаватора;

— применение сменных ковшей в грунтах разных групп.

Для многоковшовых экскаваторов:

— надлежащая настройка экскаватора (выбор правильного соотношения между размерами выемки, скоростью движения ковшей и рабочей скоростью передвижения самого экскаватора).

Особенности рытья

Рытье котлована осуществляется с особой осторожностью. Если грунт состоит из гравия и песка, то минимальная закладка должна быть равна 100 см

Углубиться предстоит на 125 см, если работать вы будете с супесчаной почвой. Глина и суглинки предполагают углубление на 150 см. Плотный грунт предусматривает наличие более глубокого фундамента, который закладывается на 2 м.

Для того чтобы исключить осыпание почвы, необходимо обеспечить уклон на стенах. Если высота стен фундамента будет равна примерно 150 см, то необходимо применить следующие значения. Когда работа осуществляется на песчаной почве, то уклон должен быть равен 60°. При уклоне почвы в 45° соотношение будет равно один к одному. Иногда разработка и устройство котлована предполагают работу на почве с большим количеством супесей. При этом уклон достигает 75°, а соотношение будет равно 1 к 1/4. Когда работать предстоит с глинистой почвой или той, что имеет высокую твердость, то соотношение будет равно 1 к 0 при уклоне в 90°.

Перед началом заливки для исключения сползания грунта необходимо использовать опоры из дерева. Соорудить их самостоятельно очень просто

Важно предусмотреть процесс засыпки пазух. Он является важным, так как проводится при минимальном давлении грунта

Засыпка осуществляется постепенно, материал при этом хорошо уплотняется. Оптимальная толщина каждого слоя при засыпке равна 20 см. Уплотнение грунта следует осуществлять ручным способом.

Отмостка должна изготавливаться от начала уплотнения

Важно позаботиться о наличии гидроизоляции котлована, что делается ещё до начала установки опалубки. Для этого обычно используется рубероид или материал из асбестоцемента

Разработка грунта механическим методом

Механический метод основывается на использовании в процессе разработки, а также в том числе транспортировки (перемещения) и укладки исключительно машины и прочие механизмы. Основным процессом технологии является разработка грунтов.

При механических воздействиях на грунт производится разрезание или даже скалывание органами машин почвы. В результате определенные «порции» отделяются и перемещаются в другое место. Кстати, есть некоторая особенность, к примеру, если задача машины только разработать грунт, то это землеройная техника. Но, если в задачи входит также перемещение, тогда это уже землеройно-транспортная машина.

Строительные нормы и правила

Земляные работы регламентируются сводом основных документов, которые применяются в строительстве. СНиП — документ, в котором содержатся все нормы и правила для строителей, монтажников и проектировщиков. Состоит нормативный документ из 4 частей.

В первой части СНиП описываются и характеризуются строительные материалы, изделия, а также конструкции и строительное оборудование. В этой главе сформулированы правила приемки, перевоза и хранения материала, приводятся показатели прочности, морозостойкости и теплопроводности материалов и изделий и т. д.

Во второй части СНиП предложены нормы строительного проектирования. Здесь представлены особенности проектирования различных зданий, сооружений транспорта и связи, общественных и объемных жилых домов, включая вопросы водоснабжения, вентиляции, канализации и др.

Третья часть СНиП повествует об организации и технологии строительной отрасли. Точное выполнение и совмещение строительных и монтажных работ, использование материальных ресурсов на строительных объектах обеспечивают необходимо качество работ с наименьшей трудоемкостью и стоимостью.

В четвертой части СНиП для строителей представлен комплекс сметных норм, с целью определить сметную стоимость различных работ, материалов, деталей и конструкций. Здесь же дается описание сметных норм на затраты, на временное сооружение, дополнительные затраты при работе в зимнее время.

Нарушение правил при выполнении земляных работ, при проектировании, строительстве приводит к деформации сооружения.

Если лестничная клетка не отделена специальными противопожарными перегородками, применяются горючие материалы в виде утеплителя — все эти несоответствия могут привести к пожароопасной ситуации.

К тому же недостаточный разрыв между зданиями не обеспечивает необходимый проезд пожарным машинам, а также доставляет неудобства пешеходам и транспорту.

Нормативные документы, включенные в СНиП, обеспечивают внедрение в строительную отрасль прогрессивных и экономических решений для различных типов зданий, позволяют снизить стоимость земляных работ и значительно повысить капитальные вложения.

Разновидности земляных работ

Начальный этап строительства дома предполагает возведение временных земляных сооружений двух типов: под фундамент и под коммуникации.

Временные земляные сооружения под фундамент

Фундамент заливается в подготовленные в земле выемки различной конфигурации. Тип выемки зависит от вида фундамента. Выемки шириной от трех метров называются котлованами, менее широкие и длина которых во много раз превышает ширину, предназначенные в основном для укладки ленточных фундаментов и коммуникаций – траншеями, а выемки для отдельно стоящих фундаментов или столбов именуются ямами. Все эти сооружения должны иметь дно и боковые поверхности, вертикальные стенки или наклонные откосы.

Размеры котлованов, траншей и ям определяются требуемыми габаритами фундамента и должны их чуть превышать для большего удобства осуществления дальнейших работ. Глубина земляных сооружений в большинстве случаев превышает уровень промерзания грунта, что также определяется требованиями к заливке фундаментов. Подробнее этот вопрос мы осветили в статье «».

Временные земляные сооружения под коммуникации

Коммуникации и инженерные сети прокладываются в траншеях или рвах. Глубина таких траншей определяется требованиями СНиП к прокладке инженерных сетей, а ширина – преимущественно удобством осуществления земляных работ и выбранным методом разработки.

Вытрамбовывание грунта

Часто встречающийся процесс в горных местностях, где наблюдается просадка грунтов. Вытрамбовывание позволяет повысить прочностные характеристики участка. Зачастую такие участки представляют собой глиняные или песчаные местности, в том числе с повышенным уровнем водонасыщения.

Сам процесс вытрамбовывания осуществляется путем передачи ударной волны на выбранный участок. В результате проведенных работ наблюдается уплотненная зона почвы, в пределах которой исключается просадка. То есть в принципе на заданный период времени исключается дальнейшие просадочные процессы, прочность и плотность грунта повышаются.
