Магистральные трубопроводы

Трубы для магистральных конструкций

Материал для трубопроводных конструкций выбирают, опираясь на многие показатели. Но в первую очередь выбор материала зависит от климатических условий. Помимо этого, важным критерием выбора материала является тип среды, транспортировку которой будет производить система. В основном применяются трубы из металла и пластика. Металлические трубы могут быть чугунными или стальными. Пластиковые, в свою очередь, подразделяют на: поливинилхлоридные (ПВХ), полиэтиленовые (ПЭ), полипропиленовые и прочие.

Стальные трубы пригодны для монтажа сетей любого назначения и типа

Кроме этого, можно встретить системы из бетона, асбестоцемента, керамики, стекла.

Самым популярным материалом, который применяется в изготовлении труб для магистральных систем, является сталь. Стальные изделия обладают рядом преимуществ: надёжность, прочность, экономичность, простота сварки. Магистральная труба из такого материала служит, как правило, достаточно долго и надёжно.

По методу производства все трубы для магистральных конструкций принято разделять на:

1. Не имеющие шва.
2. Имеющие продольный шов.
3. Имеющие спиральный шов.

Труба магистральная бесшовная применяется в конструкциях с диаметром до 529 мм. Сварные трубы используют с диаметром 219 мм и выше. Длина выпускаемых труб, как правило, колеблется от 10,5 до 11,6 м. Диаметр наружной поверхности и показатели толщины стенок труб подчиняются определённым стандартам.

Помимо этого, все трубы для трубопроводов подразделяют по климату, в котором они применяются на:

1. Обычные.
2. Северные.

Обычные трубы используются при строительстве конструкций в средних и южных широтах, а северные — в холодных климатических условиях. Рабочая температура для первой группы труб — 0 °C и выше. Для северных труб эксплуатационная температура — от –20 °C до –40 °C.

Сталь, которая используется для трубопроводных элементов, подвергается разным вариантам обработки и является, как правило, низколегированной.

Для северных районов используются трубы особого типа, которые устойчивы к низким температурам

Прокладка магистральных трубопроводов в местах шахтных разработок

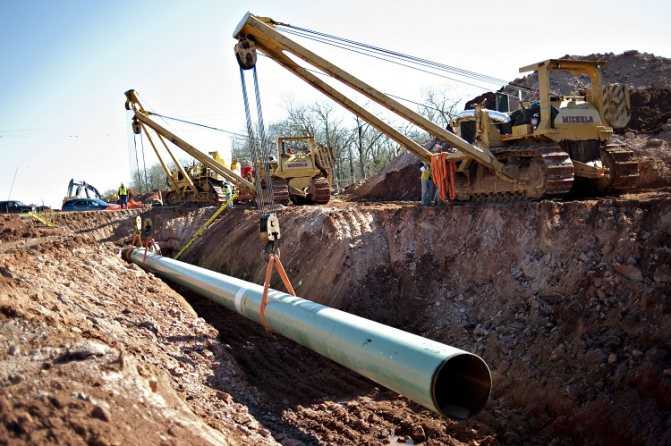

В местах, где планируется или уже проходит горная выработка, прокладку магистральных систем рассчитывают, опираясь на все необходимые требования и технические нормы. При расчёте обязательно нужно учитывать показатели прочности трубопровода и особенность местности. Не следует забывать про то, что земная поверхность влияет на деформацию конструкции.

При прокладке трубопроводов следует учитывать рельеф местности, так как неровный грунт может приводить к деформации труб

Таблица 2

Местность	Глубина заложения (м)
Болотистая	1,1
Песчаная	1
Скалистая	0,6
На пахотных землях	1

Помимо этого, в условиях горных выработок, осуществляется оснастка системы труб специальными устройствами — компенсаторами. Эти устройства выполняют защитную функцию, увеличивая деформационную способность труб.

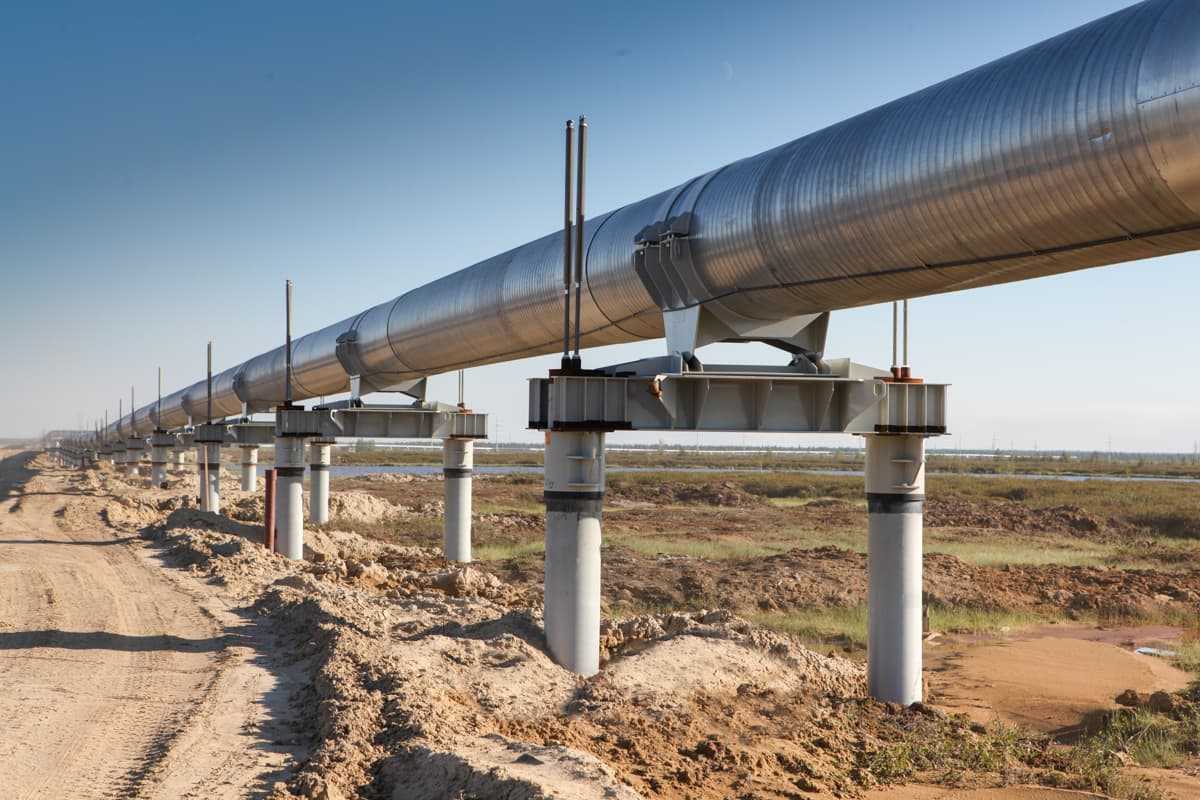

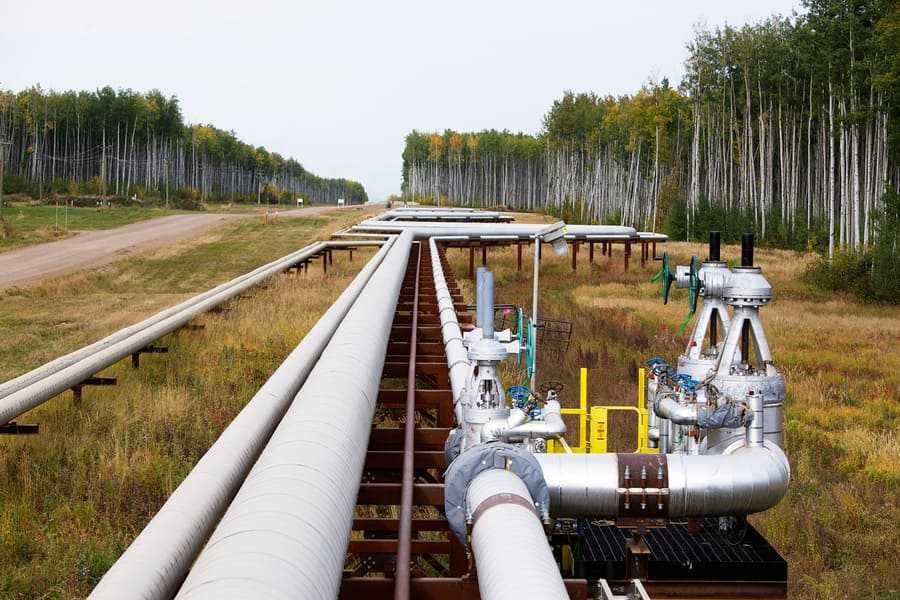

В случае, если подземная прокладка невозможна , выполняют надземную. Также этот тип монтажа рекомендуется, если не исключены провалы грунта. Изоляцию таких трубопроводов проводят по всем техническим правилам и нормам. Современное производство труб предлагает изделия с уже нанесенным термоизолирующим и защитным слоем – это трубы в ППУ-изоляции.

В процессе своей работы трубопроводы переносят действие разных климатических условий. Магистральная труба, которая проложена в почве, «ощущает на себе» воздействие почвенной коррозии. Если же трубопровод проходит над землёй, то он подвержен атмосферной коррозии.

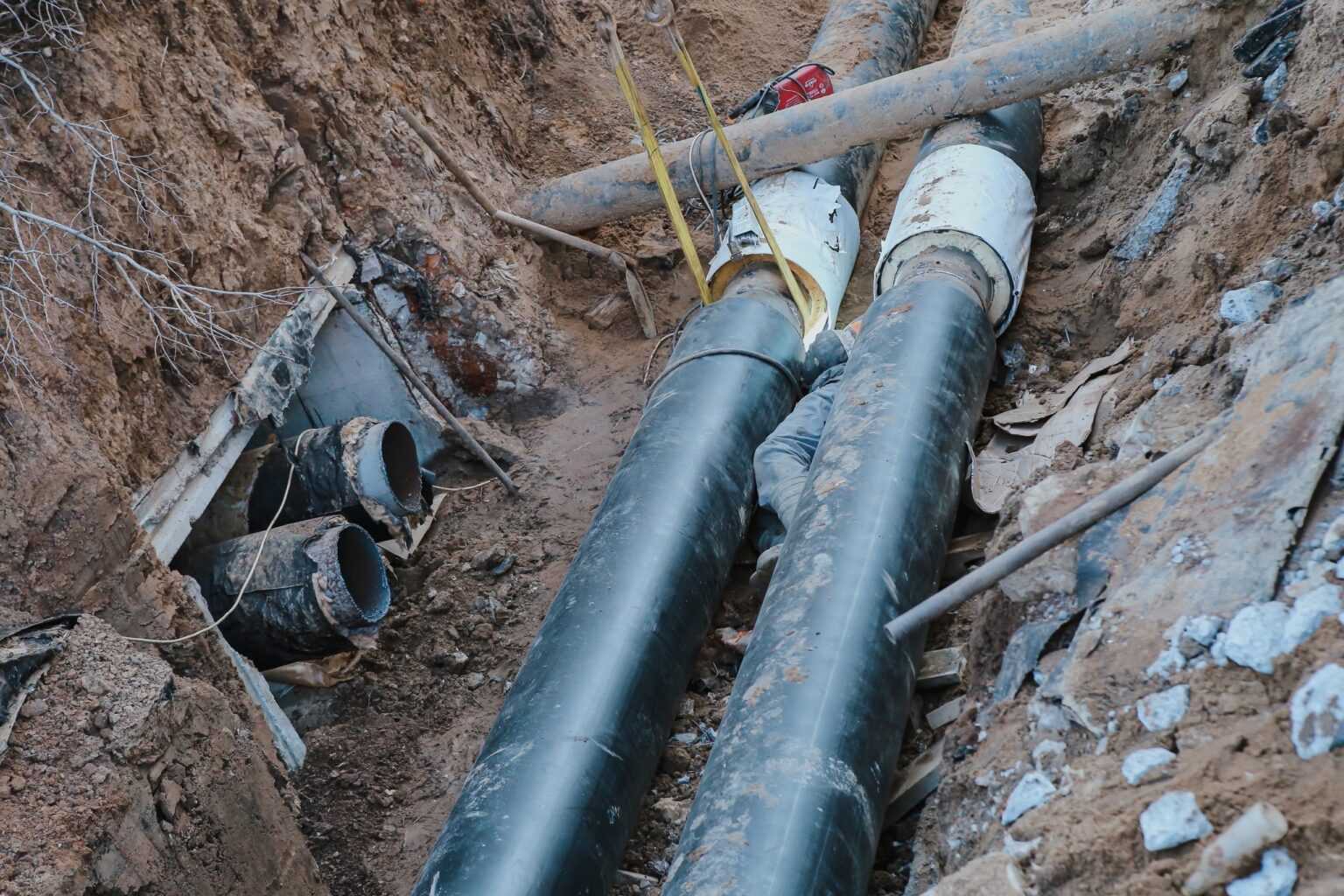

Конструкции, которые прокладываются под землёй, защищают от разрушения двумя вариантами защитных покрытий: нормальное, усиленное. Усиленное покрытие используют в двух случаях: трубопровод сделан из сжиженной стали или его диаметр превышает 1020 мм и более. Также подобная изоляция применима при повышенных показателях солей в почве, которая служит рабочей средой для системы труб и при прокладке трубопроводов в болотистых местностях или на подводных переходах. Кроме этого, для предотвращения губительного воздействия коррозии используют пассивные и активные средства. К пассивным относят изоляцию, а к активным — электрохимическую защиту.

Для защиты сети от коррозии и механических повреждений используют трубы с заводской изоляцией

Планируемые к возведению газопроводы в России

Карта газопроводов России на стадии разработки включает в себя пять участков. Не реализован проект «Южного потока» между Анапой и Болгарией, строится «Алтай» — это газопровод между Сибирью и Западным Китаем. Прикаспийский газопровод, который будет поставлять природный газ с Каспийского моря, в перспективе должен проходить через территорию РФ, Туркменистан и Казахстан. Для поставок из Якутии в страны Азиатско-Тихоокеанского региона строится еще одна трасса — «Якутия-Хабаровск-Владивосток».

Магистральные газопроводы представляют собой комплексы сооружений, которые предназначены для перемещения горючих газов с мест их добычи или производства к конечным местам потребления.

Классификация магистральных газопроводов (согласно рабочему давлению):

• І класса – высокого давления, более 25 кгс/см2;
• ІІ класса – среднего давления, 12-25 кгс/см2;
• ІІІ класса – низкого давления, до 12 кгс/см2.

Кроме того, газопроводы могут быть:

• магистральными – сооружают с целью передачи газа из мест добычи к конечным пунктам (как уже говорилось ранее);
• местными – с целью сбора природного газа для распределения его в городах, промышленных предприятиях.

Магистральные газопроводы России имеют разную производительность. Она определяется, исходя из данных по топливно-энергетическому балансу тех районов, где предполагается создание газопровода, определение рационального годового количества газа с учетом объемов использования ресурса на перспективу лет после начала эксплуатации магистрального газопровода.

Обычно производительность магистрального газопровода характеризуют как количество газа, которое поступает в него за год. В основном, производительность будет иметь показатель, меньший за это значение из-за неравномерного использования газа по дням недели или сезонам года. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа.

Для увеличения производительности магистральных газопроводов на разных участках могут быть сооружены лупинги. В случае расчетов стационарных режимов работы газопроводов во время решения некоторых задач место расположения лупинга не имеет значения.

Существенным образом увеличить производительность газопровода может монтаж на компрессорных станциях центробежных нагнетателей с приводом от газовых турбин или мощных электромоторов. Первый тип машин использует топливо в виде газа, а именно – транспортируемый газ. Сжигание такого газ в камерах сгорания этих аппаратов не представляет большой проблемы по сравнению с применением жидкого топлива.

Это один из главных факторов, который влияет на выбор определенной системы автоматического регулирования производительности объектов. Протекание переходных процессов в газопроводах не должно осуществляться произвольно. Переходные процессы в системах с автоматическим регулированием обычно имеют затухающий характер.

Во время расчета и исследования динамики процессов регулирования производительности магистральных газопроводов, исследователи имеют дело с инерционными процессами, которые обязаны своей спецификой движущемуся потоку газа по трубопроводу; с другой стороны – малоинерционными процессами, порожденными влиянием масс подвижных элементов компрессионных аппаратов. Принимая к вниманию сложность этого автоматизированного комплекса, вполне допустимо рассмотрение влияние этих факторов разных порядков отдельно.

Управление магистральным газопроводом России обычно осуществляется государственной компанией, которая следит за состоянием всей системы и нанимает квалифицированных работников. Также она следит за регулярным повышением уровня квалификации последних.

У вас отключен JavaScript.

Управление государственного строительного надзора Федеральной службы по экологическому, технологическому и атомному надзору рассмотрело Ваши обращения, поступившие по информационным системам общего пользования, и сообщает.

В подпункте «а» пункта 3 технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (TP ТС 032/2013) к местным распределительным трубопроводам, предназначенным для транспортирования газа, нефти и других продуктов, отнесены составляющие магистральных трубопроводов, представляющие собой ответвление от магистрального трубопровода до входных узлов запорной арматуры потребителя транспортируемого продукта.

В соответствии с определенной пунктами 2 и 3 TP ТС 032/2013 областью распространения его требований категорирование следует осуществлять в отношении трубопроводов, перечисленных в подпунктах «е»-«и» пункта 2 TP ТС 032/2013, за исключением трубопроводов, указанных в подпункте «а» пункта 3 TP ТС 032/2013.

Внутриплощадочные трубопроводы нефте-газо-перерабатывающих и нефтехимических производств, предназначенные для транспортирования продукта при ведении технологического процесса на объекте, не могут идентифицироваться в качестве местных распределительных трубопроводов. Требования, направленные на обеспечение промышленной безопасности, предупреждение аварий и инцидентов на опасных производственных объектах (далее — ОПО) химических, нефтехимических и нефтегазоперерабатывающих производств, на которых получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются опасные вещества, указанные в пункте 1 приложения 1 к Федеральному закону от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов», в том числе способные образовывать паро-, газо- и пылевоздушные взрывопожароопасные смеси, кроме конденсированных взрывчатых веществ, включая ОПО хранения нефти, нефтепродуктов, сжиженных горючих газов, легковоспламеняющихся и горючих жидкостей, установлены Федеральными нормами и правилами в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденными приказом Ростехнадзора от 11.03.2013 № 96.

Ростехнадзор распределительные трубопроводы.pdf

Классификация магистральных труб

По материалу

Стальные

Получили наибольшее распространение за счет надежности, относительно невысокой цены и простоты сварки. Применяются во всех типах магистральных трубопроводов, но, в последние годы, процент использования стальных труб неуклонно падает. Основные причины этого низкая коррозионная стойкость материала, потребность в большом количестве компенсаторов различного типа при в трубопроводах, высокая трудоемкость прокладки.

Соединения стальных труб осуществляют с помощью сварки. От коррозии используют метод катодной защиты или покрытие битумно-резиновой изоляцией. Для транспортирования сильно агрессивных сред, применяют стальные трубы с внутренней изоляцией.

Чугунные

В основном применяются в системах водоснабжения и водоотведения. Достоинства — долговечность и коррозионная стойкость включая стойкость к коррозии под воздействием блуждающих токов. Применяются для магистралей в условиях больших нагрузок на грунт. Современные образцы изнутри покрываются цементно-песчаным составом, для уменьшения скорости образования отложений.

Учитывая то, что коррозионная стойкость зависит от целостности внутреннего и внешнего покрытия, основной недостаток — хрупкость материала, По этой же причине плети трубопроводов имеют ограниченную гибкость, что увеличивает риск протечек.

Для чугунных труб используют стыки с асбестоцементной заделкой, они эластичны, хорошо сопротивляются вибрационным нагрузкам и надежны. Существуют соединения на резиновых кольцах без чеканки.

В настоящее время применение этого типа труб ограничено из-за высокой цены и сложности укладки, обусловленной большим весом.

Полимерные (пластиковые)

Изготавливают из полиэтилена, поливинилхлорида, полипропилена, стеклопластика и др. В основном используются в системах водоснабжения, газоснабжения и тепловых сетях. Вид полимера подбирается в зависимости от санитарных требования (для питьевой воды) и условий эксплуатации.

При достаточной жесткости, такие трубы гибкие и эластичные, что позволяет компенсировать небольшие сдвиги грунта и тепловое расширение. Полная инертность к транспортируемым средам и устойчивость ко всем видам коррозии обеспечивают длительный срок службы. Для наземной прокладки используют предизолированные трубы — устойчивые к ультрафиолетовому излучению.

Полимерные магистральные трубы — наиболее прогрессивный вид, по мере развития химической промышленности, область применения постоянно расширяется

Асбестоцементные и бетонные

Отличаются высокой долговечностью готовых конструкций, коррозионной стойкостью механической прочностью и относительно низкой ценой. Внутренняя поверхность устойчива к образованию минеральных отложений и образованию ила. В основном используются для систем технического водоснабжения, водоотведения и канализации. Соединения для этого вида труб осуществляют муфтами с резиновыми кольцами.

По диаметру

К магистральным, по Российским нормативам, согласно ГОСТ 20295-85, относят трубы с диаметром более 114 мм. По европейской классификации — магистральными определяются трубы из любого материала с диаметром более 200мм.

В нефтяной отрасли, в зависимости от диаметра труб для магистральных нефтепроводов существует разделение на классы:

• I – диаметр более 1000 мм,
• II – от 500 до 1000мм,
• III – от 300 до 500 мм,
• IV – менее 300мм.

По исполнению

По Российской классификации выделяют трубы «обычного» и «северного» исполнения.

• В хладостойком исполнении к ударной вязкости и доле вязкой составляющей в изломе предъявляются требования, выполнение которых должно обеспечиваться при температуре минус 20 °С, а для образцов с U-образным концентратором при минус 60 °С
• В обычном исполнении требования смягчены до 0 и минус 40°С соответственно.

По внутреннему рабочему давлению

• Напорные. Для водоснабжения, газоснабжения, тепловых сетей, нефтегазопроводы.
• Безнапорные. Используются в системах водоотведения и канализации.

В газовой отрасли, в зависимости от рабочего давления, выделяют трубы для двух классов магистральных газопроводов:

• Класс I — режимы работы под давлением от 2,5 до 10 МПа (от 25 до 100 кгс/см2),
• Класс II — рабочий режим в пределах от 1,2 до 2,5 МПа (от 12 до 25 кгс/см2).

По рабочей температуре переносимой среды

• Используются в холодных трубопроводах (менее 0 °C).
• В нормальных сетях (от +1 до +45 °C).
• В горячих трубопроводах (выше 46 °C).

По типу изоляционного покрытия

В целях защиты от коррозионного воздействия применяют покрытия, обладающие свойствами диэлектрика (защита от коррозии, порождаемой блуждающими токами), водонепроницаемости, термостойкости, эластичности и механической прочности.

Классификация трубопроводов. Диаметр магистральных трубопроводов. Условное давление

По своему назначению трубопроводы делятся на

• местные,
• региональные и
• магистральные.

Внутренние трубопроводы – соединяют различные объекты и установки на промыслах, нефтеперерабатывающих трубопроводах и газохранилищах.

Местные или региональные трубопроводы – по сравнению с внутренними имеют большую протяженность до нескольких десятки километров. Обычно соединяют нефтепромыслы с головной станцией, с магистрального нефтепроводом или с пунктами налива нефти (нефтебазами) на железнодорожный или водный транспорт.

Магистральные трубопроводы – более 50 км и диаметром 200 мм. Характеризуются большой протяженностью в сотни и тысячи километров, диаметром до 1400 мм и выше, на которых перекачка ведется не одной, а несколькими станциями, расположенными по трассе.

Магистральным нефтепроводом называется трубопровод предназначенный для перекачки нефти.

Магистральным продуктопроводом называется трубопровод предназначенный для перекачки нефтепродуктов.

В зависимости от вида перекачиваемого нефтепродукта трубопровод называют также бензопроводом, керосинопроводом, мазутопроводом и так далее.

Режим работы магистральных трубопроводов – непрерывный, кратковременные остановки носят аварийный характер или связан с ремонтом трубопровода или заменой деталей. Согласно СНИП 2.05.06-85, магистральные нефтепроводы и продуктопроводы подразделяются на четыре класса в зависимости от условного диаметра трубы:

• 1 – диаметр 1000 – 1200 мм
• 2 – диаметр 500 – 100 мм
• 3 – диаметр 300 – 500 мм
• 4 – диаметр менее 300 мм

Магистральным газопроводом называется трубопровод, предназначенный для транспортировки газа из района добычи или производства в район его потребления, или трубопровод, соединяющий отдельные газовые месторождения.

Ответвлением от магистрального газопровода называется трубопровод, присоединенный непосредственно к магистральному газопроводу и предназначенный для отвода части транспортируемого газа к отдельно населенным пунктам и промышленным предприятиям. Магистральные газопроводы в соответствии со СНИП 2.05.06-85, в зависимости от рабочего давления в трубопроводе подразделяются на два класса:

• 1 класс — Р_раб = (2,5…10) МПа, (25…100 кг/см2)
• 2 класс — Р_раб = (1,2…2,5) МПа, (12…25 кг/см2)

Пропускная способность действующих однониточных магистральных газопроводов зависит от диаметра трубопровода и составляет 10 – 50 млрд. м2 газа в год.

Переходы газопроводов через воду

Магистральные газопроводы могут проходить над и под водой.

Подводные переходы располагаются перпендикулярно оси потока воды. При этом они находятся на расстоянии как минимум полуметра от отметки возможного размыва дна до поверхности трассы, от проектных отметок их должно отделять расстояние не менее одного метра.

Чтобы трубы не всплыли, во время строительства их закрепляют с помощью специальных грузов, заливают бетоном или засыпают минеральными материалами.

Участки переходов, проходящие через природные или искусственные препятствия, должны соответствовать нормам. Это гарантирует их безопасность и надежность в использовании.

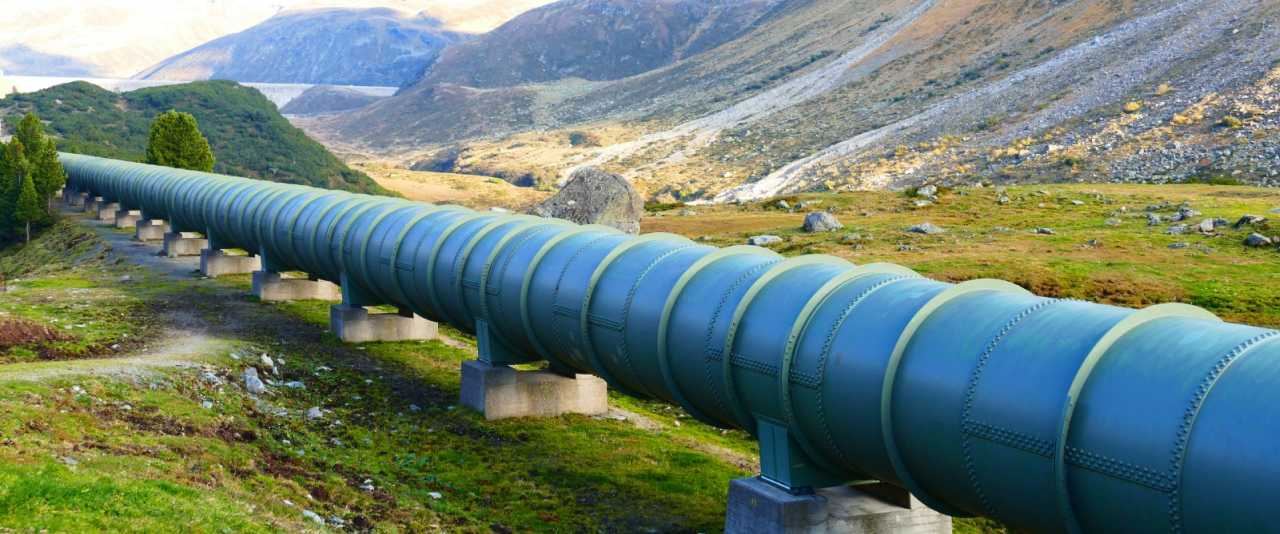

Надземные переходы нужны там, где газопровод проходит через овраги, небольшие речки и т. д. Элементы, располагающиеся на поверхности, бывают следующих видов:

Газопровод через воду

• арочные;
• балочные;
• висячие.

Вид надземных элементов выбирается в зависимости от условий места, где прокладывается магистральный газопровод. Переходы арочного типа представляют собой жесткую конструкцию и, как правило, строятся там, где трубы проходят через каналы. Балочная конструкция представляет собой самонесущую трубу.

Висячие переходы делятся на вантовые, провисающие и гибкие. В вантовых переходах за закрепление трубопровода в необходимой позиции отвечают наклонные тросы. В переходах висячего типа газопровод ничем не удерживается и свободно прогибается под собственной массой. Гибкий переход – это конструкция, в которой трубы закреплены системой подвесок к одному или нескольким тросам.

Стальные оцинкованные

Оцинкованные стальные детали являются более надёжными, но это отражается на их стоимости. Они резистентны к перепадам температур и благодаря защитному цинковому слою — устойчивы к коррозийным воздействиям. Однако защитный слой может повредиться по тем или иным причинам (от ударов) и тогда в местах, где он откололся, появится ржавчина.

Трубы с защитным цинковым покрытием не боятся коррозии, поэтому служат дольше обычных

Такие трубы используют в тех случаях, когда необходимо смонтировать прочную конструкцию, которая не будет подвержена перепадам давления и температурным скачкам. Стальные оцинкованные детали идеально подходят для временных конструкций в тяжёлых эксплуатационных условиях.

Требования к трубам в нефтегазовой отрасли

Для магистральных нефтегазопроводов в основном применяются сварные трубы из стали. В качестве межгосударственного стандарта принят ГОСТ 31447-2012 «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов». На 2021 год, эти нормы утверждены шестью странами (Азербайджаном, Беларусью, Казахстаном, Киргизией, Россией и Узбекистаном)

Для стальных газонефтепроводных труб с продольным и спиральным швом диаметром от 114 до 1420мм, предназначенных для транспортировки природного газа, нефти и нефтепродуктов, нормативом утверждены повышенные требования к надежности и качеству изготовления. Условия распространяются на трубы, предназначенные для систем функционирующих климатических зонах с температурой окружающей среды до минус 60°С и рабочим давлением до 9,8МПа.

Основные типы

• Тип 1 — сваренные методом высокочастотной сварки, с одним продольным швом, диаметром от 114 до 530 мм;
• 2 тип — сваренные методом дуговой сварки под флюсом, спиральным швом, диаметром от 159 до 1420мм;
• Тип 3 — сваренные методом дуговой сварки под флюсом, с одним или двумя продольными швами, диаметром от 530 до 1420мм.

Без дополнительного согласования между производителем и покупателем, трубы изготавливаются немерной длины в диапазоне от 10.5 до 12 м.

Установлены предельные отклонения при производстве, в том числе:

• по номинальной толщине стенки 5%,
• профиля трубы от окружности не должно превышать 0.15%,
• кривизна не более 1.5 мм на 1 погонный метр.
• допуск на овальность для разного типа труб.

Методы контроля качества сварных стальных труб

Для проведения контрольных мероприятий, из готовой партии труб отбирают образцы и пробы. Технологические и механические проверки проводят по ГОСТ 30432-96.

Для контроля соответствия труб заданным требованиям проводят испытания на:

• растяжение основного металла,
• ударный изгиб основного металла,
• растяжение сварного шва,
• ударный изгиб сварного шва,
• сплющивание кольцевых образцов,
• статический загиб.

Для 20% труб в каждой партии проводят гидроиспытания, качество поверхности определяют визуально.

Маркировка, упаковка, транспортирование и хранение

На каждую трубу несмываемой краской или клеймом наносят маркировку, содержащую:

• Наименование предприятия или товарный знак производителя;
• Марку стали;
• Номер трубы и клеймо ОТК;
• Год изготовления.

По согласованию между производителем и покупателем может наносится дополнительная маркировка.

Преимущества и недостатки газовых ПЭ-труб

Материалом изготовления труб для газопровода может быть не только полиэтилен, но и сталь или полипропилен, однако лидирующие позиции на рынке комплектующих для газопроводов занимают именно ПЭ-трубы.

Широкая популярность ПЭ-газопроводов обусловлена множеством достоинств полиэтиленовых труб:

• Долгий срок службы – не менее 50 лет: полиэтилен не разлагается в естественной среде, нейтрален ко многим химически активным веществам, вследствие чего не склонен к уменьшению внутреннего диаметра из-за образования отложений и не подвержен коррозии, устойчив к погодным изменениям.
• Надежность и безопасность: газонепроницаемые и прочные стенки труб не образуют протечек, гладкая внутренняя поверхность обеспечивает свободное движение газа, и в отличие от стальных труб полиэтиленовые не проводят электричество.
• Простота монтажа: трубы имеют небольшой вес, выпускаются в виде длинномеров, что в совокупности с их эластичностью, позволяет прокладывать газопроводы с минимальным количеством соединений, водо– и газонепроницаемость стенок позволяет обойтись без установки гидроизоляции, для работы не требуется защитное снаряжение и сложное оборудование.
• Экологичность: полиэтилен не выделяет в окружающую среду вредных веществ.
• Экономичность: полиэтиленовые газовые трубы имеют невысокую стоимость как самих труб, так и комплектующих, монтаж также не требует серьезных финансовых затрат.

При всех достоинств трубы из полиэтилена не лишены недостатков:

• Под воздействием солнечного света структура полиэтилена постепенно разрушается.
• Интенсивных нагрузок этот материал не выдерживает, поэтому под дорогами и линиями коммуникаций ПЭ-трубы необходимо укладывать в металлический футляр, а в регионах с повышенной сейсмической активностью их использовать нельзя даже в комбинации с кожухом.
• Диапазон выдерживаемых температур невелик – от -15 до 40 градусов, что вкупе с неустойчивостью труб перед ультрафиолетом и интенсивными нагрузками требует укладывания газопровода на глубину около 1 метра.
